자동 와이어 코일링 기계는 사이클 사이에 작업자의 개입 없이 와이어 또는 케이블을 일관된 코일로 감고 측정하고 묶습니다. 기계는 공급 릴에서 와이어를 당기고, 미리 설정된 값으로 길이나 무게를 계산하고, 제어된 장력으로 코일을 감고, 묶음을 묶거나 테이프로 붙인 다음, 묶음을 배출하고 다음 사이클을 시작합니다. 이 모든 것이 연속 루프로 이루어집니다. 모델에 따라 코일당 사이클 시간은 8~45초 이는 단일 기계가 시간당 80~450개의 완성 코일을 생산할 수 있음을 의미합니다. 이러한 생산량 수준은 수동으로는 물리적으로 불가능하며 제조업체가 자동화에 투자하는 주요 이유입니다.
카테고리에는 다양한 하위 유형이 포함됩니다. 기본 권선 장치는 고정된 직경의 연선을 처리합니다. 고속 변형에는 층별 권선을 위한 서보 구동식 횡단 암이 추가됩니다. 조합 라인에는 인라인 절단, 스트리핑 또는 라벨링이 포함됩니다. 스프링 코일링 기계는 일부 기계적 DNA를 공유합니다(와이어를 반복적인 나선형 모양으로 구부리기도 함). 그러나 훨씬 더 엄격한 치수 공차와 더 높은 스프링백 힘을 위해 설계되었으며 일반적으로 직경 0.1mm에서 20mm 사이의 더 단단한 합금 와이어에서 작동합니다. 이러한 차이점을 이해하면 구매자가 실제 생산 요구 사항에 맞는 기계를 찾는 데 도움이 됩니다.
모든 자동 와이어 코일링 기계는 작은 하위 시스템 세트를 중심으로 구축됩니다. 각 하위 시스템이 얼마나 잘 설계되었는지에 따라 처리량, 코일 품질 및 장기적인 신뢰성이 결정됩니다.
와이어는 교정 장치와 구동 롤러 세트를 통해 기계로 들어갑니다. 장력 제어 시스템(일반적으로 서보 또는 공압 실린더에 연결된 댄서 암)은 공급 릴이 풀리는 속도에 관계없이 와이어 공급 속도와 백텐션을 일정하게 유지합니다. 일관되지 않은 장력은 코일 직경 변화, 느슨한 랩 또는 꼬임을 유발합니다. 프리미엄 머신은 내부의 긴장감을 유지합니다. ±2% 첫 번째 랩부터 마지막 랩까지 전체 릴에 걸쳐. 예산 모델은 종종 폐쇄 루프 장력 피드백을 건너뛰는데, 이는 공급 릴이 용량의 20% 미만으로 떨어지면 직경 드리프트로 표시됩니다.
와인딩 암은 고정되거나 조정 가능한 직경의 맨드릴을 중심으로 회전합니다. 단일 암 기계에서는 한 팔이 단일 패스로 와이어를 배치합니다. 이중 암 또는 회전 암 장치에서는 두 개의 반대 암이 교대로 작동하여 사이클 시간을 절반으로 줄입니다. 맨드릴 직경은 완성된 코일의 내부 직경(ID)을 설정합니다. 일반적으로 공압식으로 작동되는 조정 가능한 맨드릴을 사용하면 툴링 변경 없이 코일 크기를 빠르게 변경할 수 있습니다. 이는 교대당 여러 SKU를 실행하는 계약 제조업체에 매우 중요합니다. 중급 자동 와이어 코일링 기계의 일반적인 ID 범위는 다음과 같습니다. 80mm ~ 500mm 그러나 특수 기계는 계측기 케이블의 경우 30mm만큼 작습니다.
코일 길이는 구동 롤러의 회전식 인코더 또는 와이어 변위를 계산하는 레이저 센서로 측정됩니다. 인라인 로드 셀을 사용하는 무게 기반 측정은 길이가 아닌 코일 무게가 판매 가격을 결정하는 응용 분야에 선호됩니다(소매 포장 와이어에서 일반적임). 인코더 기반 길이 측정으로 ±0.1% ~ ±0.5% 엔코더 분해능 및 드라이브 롤러 슬립에 따라 달라집니다. 광섬유 또는 동축과 같은 고가치 케이블의 경우 ±0.1% 이상이 허용되는 임계값입니다.
권선이 완료되면 코일을 고정해야 합니다. 세 가지 일반적인 바인딩 방법은 열 밀봉 테이프 포장, 트위스트 타이 적용, 벨크로 또는 플라스틱 스트랩 밴딩입니다. 열 밀봉 시스템은 빠르며(코일당 2초 미만) 깔끔한 소매 외관을 만들어냅니다. 트위스트 타이 장치는 속도가 느리지만 소모성 테이프가 필요하지 않습니다. 스트랩 밴더는 5kg 이상의 중공업 코일에 대한 표준입니다. 바인딩 장치는 생산량이 많은 라인에서 가장 자주 유지 관리하는 지점입니다. 테이프 장치의 바인딩 헤드는 일반적으로 매회 예방 유지 관리가 필요합니다. 500,000~800,000사이클 .
두 가지 기계 유형은 모두 나선형 모양으로 와이어를 감아주기 때문에 종종 혼동됩니다. 실제로는 설계 의도, 전선 사양 및 출력 허용 오차가 크게 다릅니다.
| 매개변수 | 자동 와이어 코일 링 기계 | 스프링 코일링 기계 |
|---|---|---|
| 기본 출력 | 패키지 와이어/케이블 코일 | 압축, 확장 또는 비틀림 스프링 |
| 와이어 직경 범위 | 0.5mm – 50mm | 0.1mm – 20mm |
| 와이어 재료 | 구리, 알루미늄, 코팅 케이블 | 스프링강, 스테인리스, 티타늄 합금 |
| 치수 공차 | 코일 OD에서 ±2 – 5mm | 코일 OD에서 ±0.05 – 0.1mm |
| 일반적인 출력 속도 | 80 – 450 코일/시간 | 20 – 200 스프링/분 |
| 주요 제어 축 | 길이/무게, 권취속도, 장력 | 피치, OD, 자유 길이, 엔드형 성형 |
| 후처리 | 바인딩/라벨링 | 열처리/쇼트피닝 |
스프링 코일링 기계는 코일링 포인트, 피치 도구, 최종 성형 커터 등 성형 도구 세트를 사용하여 정밀한 기계적 스프링 특성을 갖춘 부품을 생산합니다. 기계는 와이어 경도와 직경에 따라 달라지는 스프링백을 보상해야 합니다. CNC 스프링 코일링 기계는 폐쇄 루프 피드백을 통해 이를 자동으로 수행합니다. 자동 와이어 코일링 기계에는 이에 상응하는 과제가 없습니다. 스프링백 보상 없이 모양을 유지하는 부드럽고 연성 와이어를 감습니다. 따라서 스프링 코일링 기계의 툴링 복잡성과 단가는 상당히 높습니다. 가는 와이어용 CNC 스프링 코일러는 대략 $40,000 USD , 보급형 전기 케이블용 자동 와이어 코일링 기계는 $8,000 - $15,000 USD .
기계 카탈로그의 속도 사양은 맥락 없이는 오해의 소지가 있을 수 있습니다. 제조업체는 최대 권선 속도를 분당 미터(m/min) 단위로 표시합니다. 그러나 시간당 완성된 코일 생산량은 코일 크기, 바인딩 방법 및 절단이 인라인인지 오프라인인지 여부에 따라 크게 달라집니다.
일반적인 시나리오를 생각해 보십시오. 제조업체에는 자동 라벨러가 인라인으로 테이프로 묶인 2.5mm² 전선의 50미터 코일이 필요합니다. 80m/분의 권취 속도에서 각 50m 코일은 약 37.5초의 권선 시간이 소요됩니다. 테이프 제본에 2초, 라벨 부착에 1.5초를 추가하면 총 사이클 시간은 약 41초가 됩니다. 시간당 약 88코일 . 100미터 코일로 전환: 권선에 75초가 소요되고 제본 및 라벨링에 3.5초가 소요되며 총 주기는 78.5초입니다. 이제 출력은 시간당 46코일 .
이는 ROI를 계산할 때 코일 크기가 기계 속도만큼 중요한 이유를 보여줍니다. 동일한 생산 라인의 두 번째 기계는 첫 번째 기계 비용의 약 60-70%로 생산량을 두 배로 늘립니다(교정기, 공급 릴 스탠드 또는 제어 캐비닛 인프라를 복제할 필요가 없음).
숙련된 작업자가 수동으로 와이어를 코일링하면 소형 코일(25m 미만)의 경우 시간당 약 40~60개의 코일이 생산되고, 대형 코일(50~100m)의 경우 시간당 약 20~35개의 코일이 생산되며, 8시간 교대 시 출력 피로도가 15~25% 감소합니다. 자동 와이어 코일링 기계는 피로 관련 변화 없이 전체 근무 시간 동안 정격 속도를 유지합니다. 시간당 18달러의 인건비와 기계당 1.5명의 FTE 자리를 대체하는 자동화 주기를 통해 25,000달러의 중급 기계는 14개월 미만 2교대 작업 시 - 여러 전선 및 케이블 산업 협회에서 발표한 ROI 연구와 일치하는 수치입니다.
이 기계는 놀랍도록 다양한 산업 분야에 걸쳐 사용되며 각 산업마다 특정 성능 요구 사항이 있습니다.
구매자는 설치 후 실제 문제를 일으키는 호환성 문제를 무시하면서 단일 매개변수(일반적으로 와인딩 속도)에만 초점을 맞춰 기계를 과도하게 지정하거나 과소 지정하는 경우가 많습니다. 다음 기준을 사용하는 구조화된 평가는 가장 일반적인 조달 실수를 방지합니다.
현재의 주요 제품뿐만 아니라 기계가 처리해야 하는 전체 범위의 와이어 직경과 재료를 정의하십시오. 현재는 1.5~6mm² 구리 도체 크기의 기계가 작업을 처리하지만 제품 혼합이 10mm² 또는 16mm²를 포함하도록 확장되면 기존 기계에 필요한 토크 또는 맨드릴 간격이 부족할 수 있습니다. 기계의 장력 시스템이 재구성 없이 계획된 범위에서 가장 단단하고 가장 유연한 와이어를 모두 처리할 수 있는지 확인합니다.
내부 직경, 외부 직경 및 코일 폭은 모두 기계의 기계적 범위 내에 속해야 합니다. 무거운 코일(8kg 이상)의 경우 기계의 배출 시스템과 컨베이어(포함된 경우)가 해당 하중에 맞는 정격인지 확인하세요. 과소평가된 이젝터에서 떨어진 코일은 충격을 받을 때 느슨하게 감싸게 되는데, 이는 작업자 오류가 아닌 기계적 사양 부족으로 인해 발생하는 일반적인 품질 불만 사항입니다.
고객이 제품을 지정하는 방식에 따라 길이 기반(인코더) 측정과 중량 기반(로드 셀) 측정 중에서 선택하세요. 미터 단위 판매: 인코더를 사용하세요. 킬로그램이나 파운드 단위로 판매: 로드셀을 사용하세요. 일부 기계는 하이브리드 구성으로 두 가지를 모두 제공합니다. 이는 동일한 라인의 소매(무게) 및 무역(길이) 고객에게 서비스를 제공하는 시설에 유용합니다.
바인딩 시스템을 포장 표준 및 소모품 공급망에 맞추세요. 열 밀봉 테이프 장치는 독점 테이프 롤을 사용합니다. 기계가 시중에서 판매되는 표준 테이프 폭(일반적으로 12mm 또는 19mm)을 허용하는지 또는 공급업체가 독점 크기를 경쟁력 있는 가격으로 보유하고 있는지 확인하십시오. 트위스트 타이 장치에는 특별한 소모품이 필요하지 않지만 테이프 제본에 비해 주기당 1~3초가 추가됩니다.
최신 자동 와이어 코일링 기계는 PLC 기반 제어 장치를 사용합니다(Siemens S7 및 Mitsubishi FX 시리즈는 중국 제조 장비에서 가장 일반적이며 Allen-Bradley는 북미 조립 기계에서 사용됨). HMI 언어가 운영자의 언어와 일치하는지 확인하십시오. 많은 수의 기계가 비용이 많이 드는 재프로그래밍이 필요한 중국어 전용 인터페이스를 갖추고 있습니다. Industry 4.0 통합의 경우 기계가 MES 시스템으로 생산 데이터 내보내기를 위해 OPC-UA 또는 Modbus TCP를 지원하는지 확인하십시오.
2교대로 운영되는 와이어 코일링 기계는 다음과 같은 제품을 생산합니다. 연간 300,000코일 . 바인딩 헤드 마모, 인코더 보정 및 드라이브 벨트 교체는 예외가 아닌 일상적인 유지 관리 이벤트입니다. 구매하기 전에 부품 가용성 리드 타임, 공급업체의 원격 진단 기능 및 해당 지역 내 현지 서비스 기술자의 이용 가능 여부를 확인하십시오. 지역 지원이 없는 공급업체의 기계는 부품을 기다리며 2~6주 동안 유휴 상태로 있을 수 있으므로 수개월의 인건비 절감 효과가 사라집니다.
자동 와이어 코일링 기계의 고장 모드를 이해하면 구매자가 장비를 평가하고 생산 관리자가 불필요한 가동 중지 시간 없이 문제를 진단하는 데 도움이 됩니다.
자동 와이어 코일링 기계 가격은 다양합니다. 다음 계층은 중간 규모 전선 포장을 목표로 하는 기계의 2024년 현재 시장 가격을 반영합니다.
| 가격대(USD) | 기계 유형 | 일반적인 최대 속도 | 제어 시스템 | 일반적인 전선 범위 |
|---|---|---|---|---|
| $8,000 – $15,000 | 보급형 반자동 | 40 – 60m/분 | 기본 PLC, 터치스크린 | 0.5 – 6mm² |
| $18,000 – $35,000 | 완전 자동, 단일 팔 | 80 – 120m/분 | 서보 드라이브, 지멘스 PLC | 0.5 – 16mm² |
| $40,000 – $80,000 | 고속 듀얼 암 또는 듀얼 스핀들 | 150 – 250m/분 | 풀 서보, MES 지원 | 0.5 – 35mm² |
| $90,000 | 라벨링이 포함된 완전한 인라인 시스템 | 200m/분 | 인더스트리 4.0 통합 | 사양에 맞게 맞춤 설정 |
중국에서 제조된 기계는 $8,000~$35,000 부문을 장악하고 있으며 경쟁력 있는 사양을 제공합니다. 특히 독일, 이탈리아 및 일본 제조업체의 유럽 및 일본 기계는 $40,000 계층에 집중되어 있으며 일반적으로 더 엄격한 허용 오차, 더 나은 문서 및 더 강력한 지역 서비스 네트워크를 제공합니다. 화물, 수입관세(현재)를 고려하여 중국 공급업체로부터 조달하는 북미 또는 유럽 구매자의 경우 7.5~25% HS코드 및 무역협정 상태에 따라 다름), 정확한 총비용 비교를 위해서는 설치비용이 필수입니다.
응용 분야에 전선을 포장하는 대신 압축, 신장, 비틀림 또는 플랫 등의 스프링 생산이 포함되는 경우 스프링 코일링 기계가 올바른 장비 범주입니다. 선택 기준 및 성능 벤치마크는 자동 와이어 코일링 기계의 경우와 완전히 다릅니다.

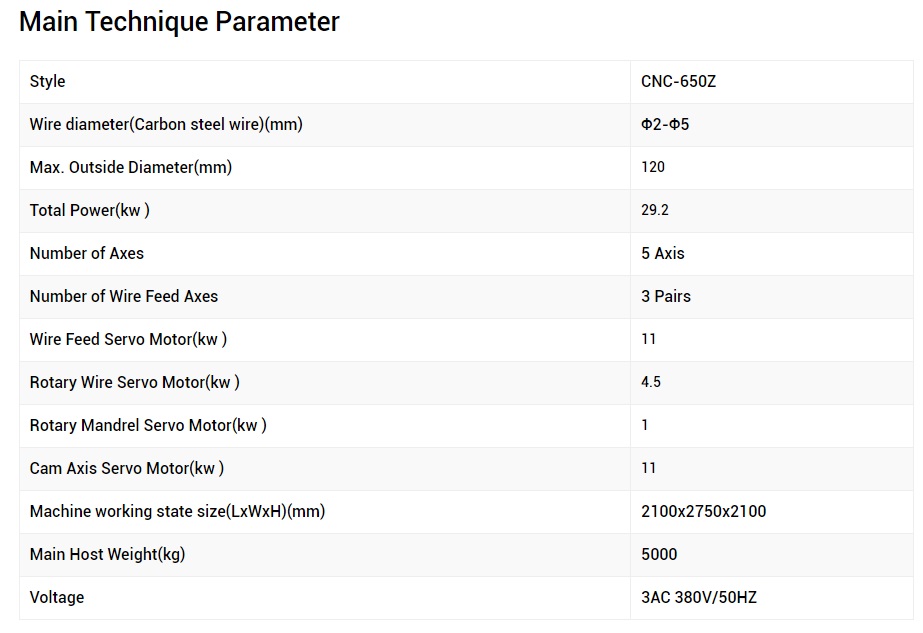

CNC 스프링 코일링 기계는 컴퓨터 제어하에 일련의 성형 도구를 통해 단단하게 인발되거나 사전 템퍼링된 와이어를 공급하여 스프링을 생산합니다. 기계는 부품 프로그램을 기반으로 피치, 외경 및 끝 구성을 실시간으로 조정합니다. Wafios(독일), Itaya(일본) 또는 Simco(대만) 등의 고급 CNC 스프링 코일링 기계는 다음과 같은 치수 반복성을 달성합니다. ±0.02mm 외경이 ±0.1mm이고 자유 길이가 ±0.1mm이므로 자동차 밸브 스프링, 의료 기기 부품, 항공우주 액추에이터 스프링에 적합합니다.
자동 와이어 코일링 기계와 스프링 코일링 기계 모두의 주요 공통 과제는 와이어 공급 일관성입니다. 둘 다 일관된 출력을 생성하기 위해 정밀한 와이어 공급에 의존합니다. 스프링 코일링 기계에서는 피드 불일치로 인해 치수 검사에 실패하는 길이 또는 피치 변동이 발생합니다. 와이어 코일링 기계에서는 코일 간 길이 변화가 발생하여 고객 불만을 유발합니다. 엔지니어링 솔루션은 동일합니다. 폐쇄 루프 서보 제어 피드 롤러는 지난 10년 동안 두 기계 범주 간의 기술 이전이 가속화된 이유를 설명합니다.
스프링과 코일 와이어 제품을 모두 제조하는 시설(예: 자체 와이어 하위 부품 공급도 관리하는 OEM 자동차 부품 공급업체)은 두 개의 별도 기계 라인에 대한 예산을 책정해야 합니다. 연선 포장을 위해 스프링 코일링 기계를 사용하거나 스프링 생산을 위해 자동 와이어 코일링 기계를 사용하려고 시도하면 품질이 떨어지고 툴링이 과도하게 마모되며 작업자가 좌절하게 됩니다.
자동 와이어 코일링 기계의 계획된 유지 관리는 간단합니다. 다음 일정은 제조업체 권장 사항과 대량 생산 전선 공장의 현장 경험을 반영합니다.
2교대로 운영되는 기계의 연간 소모품 비용은 대략 다음과 같습니다. $1,200~$2,500 바인딩 테이프(연간 180,000~200,000코일의 18mm 테이프 가정), 드라이브 롤러 교체 $300~$600, 공압 씰 및 피팅 $150~$400. 이 운영 프로필에서 적절하게 유지 관리되는 기계에 대한 총 연간 유지 관리 비용은 다음과 같습니다. $2,000~$4,000 USD 또는 연간 원래 기계 구매 가격의 약 8-16%입니다. 이는 생성된 인건비 절감에 비해 관리 가능한 비용입니다.
예, 기계의 장력 시스템과 맨드릴의 크기가 더 단단한 케이블에 맞게 조정된 경우 가능합니다. 아머드 케이블은 표준 도체 와이어보다 최소 굽힘 반경이 훨씬 더 높습니다. 직경뿐만 아니라 기계에 지정된 최소 와이어 강성을 항상 확인하십시오. 유연한 케이블용으로 설계된 일부 기계는 모터 과부하 없이 코일 보호 케이블에 충분한 권선 토크를 생성할 수 없습니다. 케이블에 필요한 권선력에 대한 모터 전력 정격(중급 기계의 경우 일반적으로 2.2~7.5kW)을 확인합니다.
코일링 기계는 대량 공급을 통해 완제품 소매 또는 유통 코일을 생산합니다. 되감기 기계는 일반적으로 스풀 형식을 변경하거나 배치 크기를 결합 또는 분할하기 위해 하나의 대형 드럼이나 릴에서 다른 드럼이나 릴로 와이어를 옮깁니다. 일부 기계는 PLC 설정에서 모드를 변경하여 두 기능을 모두 수행합니다. 대부분의 포장 응용 분야에서는 바인딩 및 배출 시스템이 완성된 코일 출력에 최적화되어 있기 때문에 전용 자동 와이어 코일링 기계가 더 적합합니다.
PLC에 레시피 저장 기능이 있는 기계에서 코일 크기 간 전환은 올바른 레시피를 선택하고 필요한 경우 맨드릴 직경을 조정하는 문제입니다. 레시피를 불러오는 데는 60초 미만이 소요됩니다. 공압 시스템의 맨드릴 조정에는 2~5분이 소요됩니다. 레시피 저장 기능이 없는 기계에는 모든 매개변수를 수동으로 다시 입력해야 하며, 이 작업에는 10~20분이 소요되고 작업자 입력 오류 위험이 발생합니다. 교대당 코일 크기가 2~3개 이상인 시설의 경우 레시피 저장은 타협할 수 없는 기능입니다.
유럽 경제 지역에 판매되는 기계에는 CE 마크가 필요하며 기계 지침(2006/42/EC)을 준수하는지 확인합니다. 북미 구매자의 경우 전기 패널에서 UL 또는 CSA 인증을 찾으세요. 중국 제조업체는 점점 더 수출용 CE 마크 기계를 공급하고 있습니다. 자체 선언이 아닌 공인 인증 기관에서 인증을 발행했는지 확인하세요. 구매 계약의 일부로 적합성 선언서 및 기술 구성 파일을 요청하십시오. 특정 안전 요구 사항(식품 인접 와이어, 의료 기기 조립 와이어)이 있는 산업의 경우 추가 인증이 적용될 수 있습니다.
스프링과 포장된 와이어 제품을 모두 생산하는 공장에서는 스프링 코일링 기계와 자동 와이어 코일링 기계가 완전히 별도의 라인으로 공존합니다. 이들은 공통 입력 자료(와이어)를 공유하지만 완전히 다른 다운스트림 프로세스를 제공합니다. 스프링 코일링 기계는 스프링 어셈블리 또는 열처리 라인에 공급됩니다. 자동 와이어 코일링 기계는 완제품 창고 또는 배송 구역에 공급됩니다. 두 기계 유형에 대한 작업자 교차 교육이 가능하지만 조정 논리, 품질 검사점 및 유지 관리 우선 순위가 둘 사이에 크게 다르기 때문에 전용 교육 시간이 필요합니다.

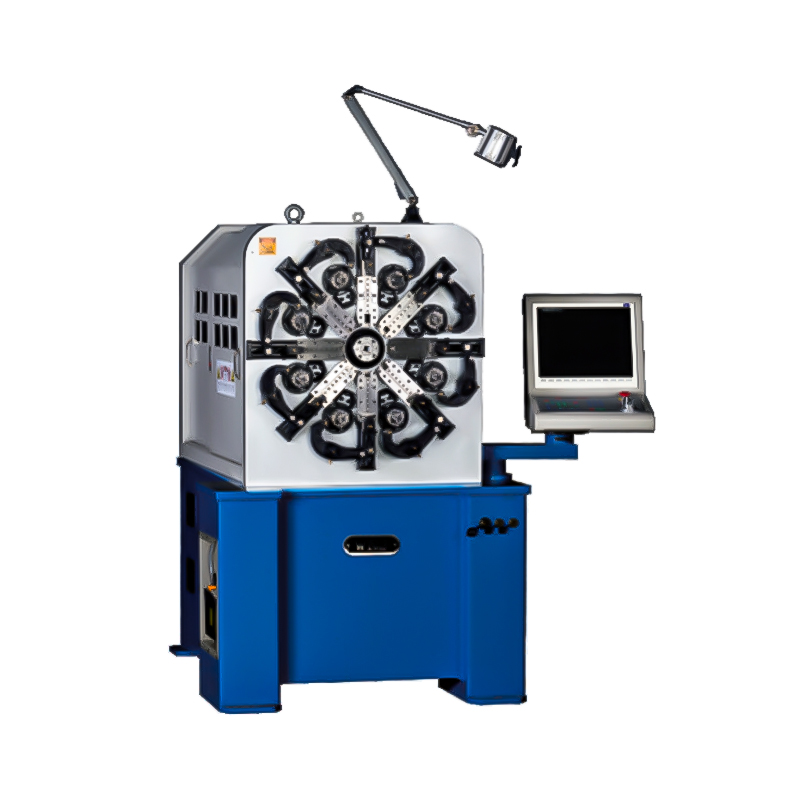

TK-13200, TK-7230 TK-13200, TK-7230 12축 CNC 스프링 코일링 기계 ...
