언어 TK-5120

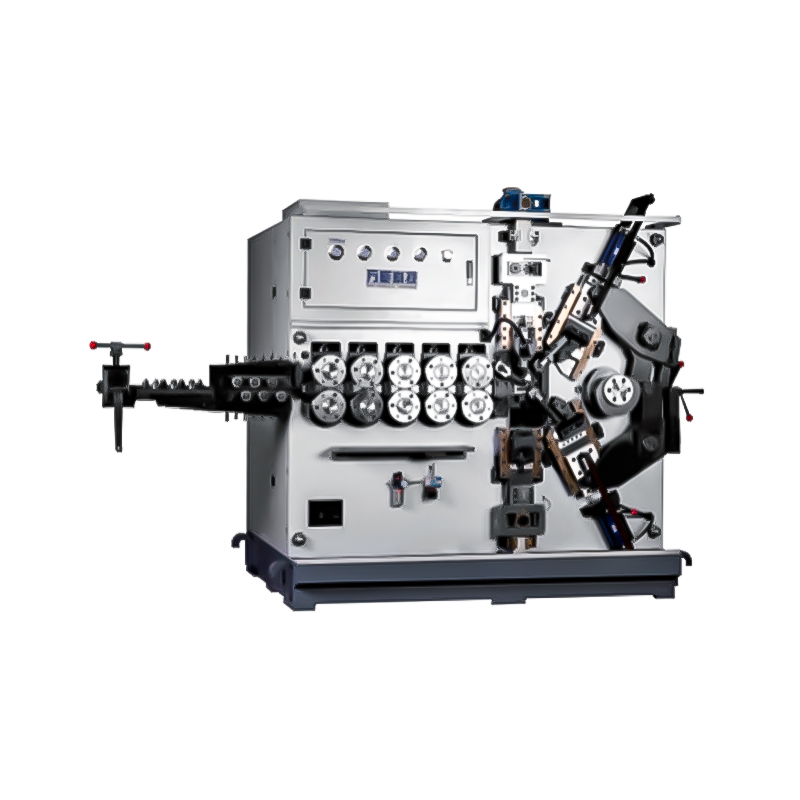

TK-5120 5축 CNC 스프링 코일링 기계
기능 점수
1. 와이어 공급 축, 캠 축, 상부 커터 축, 하부 커터 축 및 피치 축의 5개 축으로 제어됩니다.
2. 5개의 축은 단일 단계 또는 동기식으로 작동할 수 있습니다.
3. 중국어와 영어로 표시되는 컴퓨터 인터페이스로 작업이 쉬워집니다.
4. 좌우 회전 커터 프레임이 장착되어 있습니다.
5. 커터는 직선 절단, 반대 절단 및 트위스트 절단을 수행할 수 있습니다.
6. 컴퓨터에는 자동 프로그래밍 기능이 있습니다.
주요 기술 매개변수
| 스타일 | TK-5120 |
| 축 수 | 5축(와이어 이송, 피치, 캠, 상부 커터, 하부 커터) |
| 선경(탄소강선)(mm) | Φ 6 〜Φ12 |
| 총 전력(킬로와트) | 80 |
| 오일 담금질 라인(≤1900N/mm²) | ≤Φ10 |
| 최대 외경 | Φ 150 |
| 와이어 피드 길이 | 제한 없음 |
| 와이어 이송속도(m/min) | 58 |
| 회전 | 왼쪽 또는 오른쪽 |
| 성형 방법 | 더블 포인트 |
| 와이어 이송축 수 | 5쌍 |
| 캠 축 모터 (킬로와트) | 11 |
| 피치축 모터 (킬로와트) | 4.5 |
| 와이어 피드 축 모터 (킬로와트) | 30 |
| 커터 모터 (킬로와트) | 15x2 |
| 기계 작동 상태 크기(LxWxH)(mm) | 5000x2200x2500 |
| 주요 호스트 무게(kg) | 12500 |
| 전압 | 3AC 380V/50HZ |
| 위치: | 닝보, 중국 |
| 업종: | 제조업체, 수출업체 |
| 브랜드: | WNJ |
| 인증: | CE, ECM, 기술 특허 |
| 결제 및 배송 조건: | 생산 전 보증금 40%, 선적 서류 사본 대비 잔금 60% |
| 최소 주문 수량: | 5세트 |
| 가격: | 문의 |
| 포장 세부사항: | 나무 상자 |
| 배송 시간: | 문의 |
| 결제 방법: | 일반적으로 T/T, L/C도 가능합니다. |
WNJ는 선도적인 맞춤 TK-5120 5축 CNC 스프링 코일링 기계 공장 중국에 위치한 글로벌 기업으로, 28년 이상 스프링 기계를 전문으로 하며, 스프링 코일링 머신, 스프링 포밍 머신, 스프링 그라인딩 머신, 스프링 템퍼링로 및 기타 관련 장비 분야에서 중국 스프링 기계 산업의 선두주자입니다. 당사는 중국 스프링 기계 산업에서 유일한 신규 국가 첨단 기술 기업으로 인정받고 있으며, 고객에게 더 나은 CNC 스프링 코일링 머신과 솔루션을 제공하는 데 전념하고 있습니다.
당사는 스프링 기계 산업에서 유일한 국가 신기술 기업으로 선정되었으며, 중국 스프링 협회의 주요 회원이기도 합니다.
- 고객 맞춤형 솔루션을 통한 고객 지향
- 글로벌 에이전트를 통한 해외 고객 서비스 제공
- 강력한 개발 및 설계 능력. 자체 금형 작업장을 통해 OEM/ODM 프로젝트를 쉽게 수행
- 200명 이상의 숙련된 직원, 50명의 기술자, 20명의 엔지니어 그룹
- 새로운 생산/제조 현실에 대한 쉬운 재구성 및 적응
- 주요 시장: 유럽, 미국, 한국, 터키, 아르헨티나, 말레이시아, 싱가포르, 인도, 일본, 영국 등
- 대만산 컴퓨터, 일본 Sanyo Electric 수입, 국내 여러 지역에 사무소 설치
- 아시아, 유럽, 중동 전역의 해외 에이전트가 전문적인 사후 서비스를 제공합니다.
