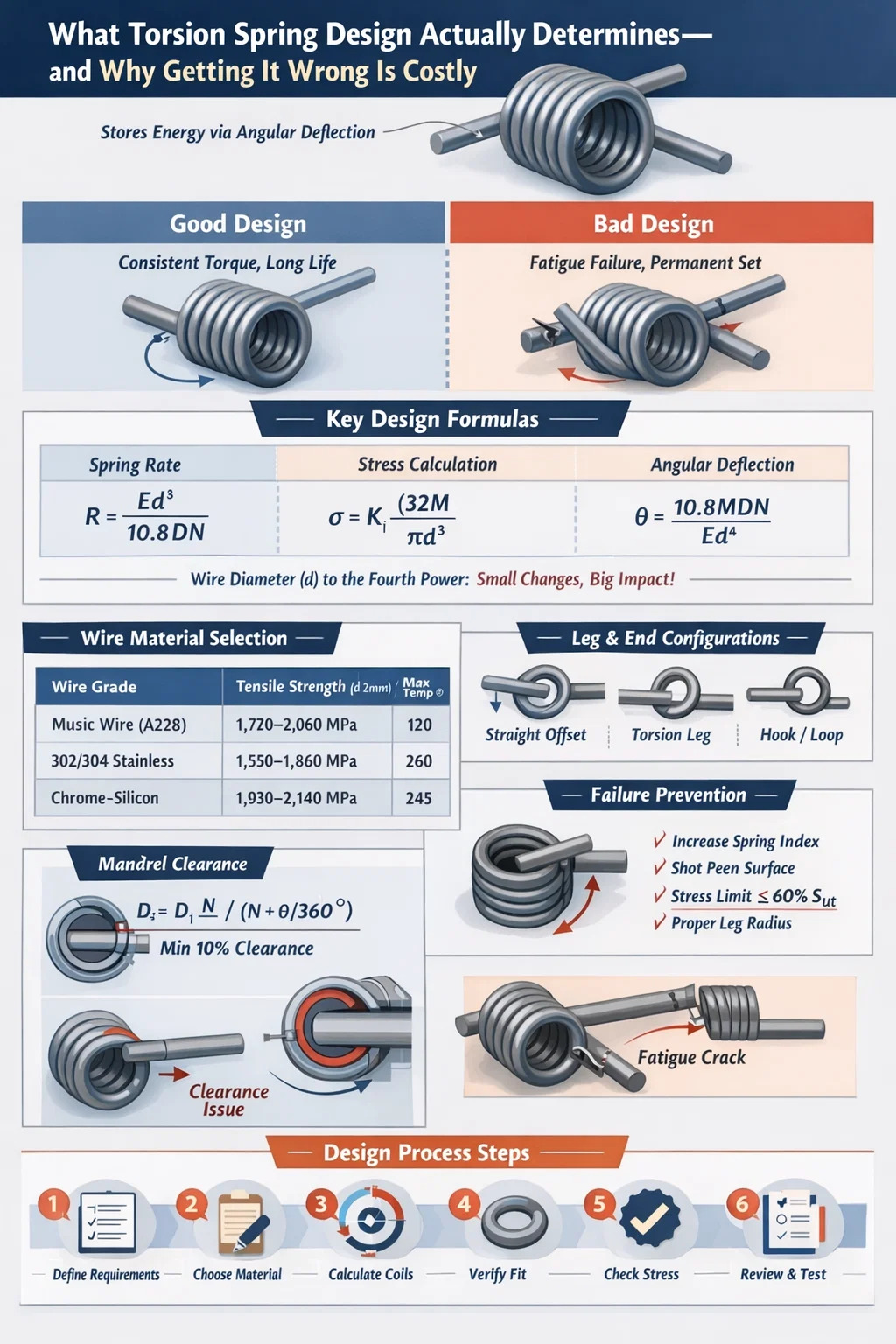

토션 스프링 설계는 선형 압축이나 확장이 아닌 각도 편향을 통해 에너지를 저장하는 스프링의 형상, 재료, 하중 특성 및 제조 공차를 지정하는 프로세스입니다. 올바르게 설계하면 스프링이 수천 또는 수백만 주기에 걸쳐 일관된 토크를 제공합니다. 잘못 판단하면 조기 피로 파손, 영구적인 설정 또는 다운스트림 메커니즘을 손상시키는 예측할 수 없는 토크 곡선에 직면하게 됩니다.
가장 중요한 설계 출력은 스프링율(회전 각도당 토크) , 일반적으로 N·mm/° 또는 lb·in/°로 표시됩니다. 다른 모든 매개변수(와이어 직경, 코일 직경, 활성 코일 수, 다리 형상, 최종 구성)가 해당 숫자에 반영됩니다. 토션 스프링 기계는 설계에 지정된 것만 생산할 수 있으므로 설계 단계의 정밀도로 인해 생산 현장에서 비용이 많이 드는 재작업이 제거됩니다.
이 기사에서는 기본 방정식 및 재료 선택부터 토션 스프링 기계로 인한 제조 제약, 일반적인 고장 모드 및 대량 생산에 사용되는 실제 공차 전략에 이르기까지 전체 설계 프로세스를 안내합니다.
토션 스프링 설계는 잘 확립된 일련의 기계 방정식에 의존합니다. 이를 이해하는 것은 선택 사항이 아닙니다. 스프링이 작동 수명을 유지하는지 아니면 처음 수천 주기 내에 고장이 나는지 여부가 결정됩니다.
각스프링율 R은 다음과 같이 계산됩니다.
R = Ed⁴ / (10.8 DN)
여기서 E는 탄성계수(MPa), d는 와이어 직경(mm), D는 평균 코일 직경(mm), N은 활성 코일 수입니다. 경탄소강선의 경우, E ≒ 196,500 MPa; 스테인리스강 302/304의 경우, E ≒ 193,000MPa; 크롬-실리콘(SAE 9254)의 경우 E ≒ 201,000 MPa.
와이어 직경이 4제곱으로 나타나는 것을 확인하세요. d를 10%만 늘리면 스프링 비율이 약 46% 증가합니다. 이것이 모든 토션 스프링 설계에서 와이어 직경이 가장 민감한 변수인 이유입니다. 작은 공차 편차가 최종 스프링 비율에 큰 영향을 미칩니다.
토션 스프링 와이어의 굽힘 응력은 다음과 같습니다.
σ = K_i × (32M) / (πd³)
여기서 M은 적용된 모멘트(N·mm), d는 와이어 직경, K_i는 내부 섬유 응력 보정 계수(토션 스프링의 경우 Wahl 계수라고도 함)입니다. K_i는 곡률 효과를 설명하고 다음과 같이 정의됩니다.
K_i = (4C² - C - 1) / (4C(C - 1))
여기서 C는 스프링 지수 = D/d입니다. 스프링 지수 6(공통 값)의 경우 K_i ≒ 1.24입니다. C = 4인 단단한 코일의 경우 K_i는 약 1.40으로 상승합니다. 이는 촘촘하게 감긴 스프링이 동일한 적용 모멘트에 대해 내부 섬유에서 13% 더 높은 응력을 받는다는 것을 의미합니다. 이는 피로 수명이 설계 제약 조건일 때 의미 있는 차이입니다.
총 각도 편향 θ(도 단위)는 다음과 같습니다.
θ = 10.8M D N / (E d⁴)
이 방정식은 스프링율 공식의 역수입니다. 주어진 토크에 대해 스프링이 얼마나 회전하는지 알려줍니다. 자동차 도어 힌지 또는 윈도우 조절기와 같은 응용 분야에서는 각 토크 수준에서 정확한 편향 각도를 아는 것이 메커니즘 패키징에 매우 중요합니다.
토션 스프링의 독특한 특징 중 하나는 스프링이 감겨지거나 풀리면서 코일 직경이 변한다는 것입니다. 닫는 방향으로 감으면(코일이 조여짐) 평균 직경이 감소합니다. 새로운 평균 직경 D²는 다음과 같습니다.
D² = D₁ N / (N θ/360°)
90° 회전하는 8개의 활성 코일이 있는 스프링의 경우 D² = D₁ × 8 / 8.25 = 0.970 × D₁ — 3% 감소. 스프링이 맨드릴 위에서 작동하는 경우 설계자는 D2가 여전히 적절한 간격을 제공하는지 확인해야 합니다. 최대 편향에서의 간섭으로 인해 치명적인 토크 스파이크와 조기 고장이 발생합니다. 표준 설계 관행은 최소한 유지하는 것입니다. 편향된 내부 코일 직경과 맨드릴 외부 직경 사이의 간격 10% .
재료 선택은 토션 스프링 설계와 불가분의 관계입니다. 와이어는 작동 온도 범위 전반에 걸쳐 필요한 인장 강도, 내구성 한계 및 내식성을 제공하는 동시에 토션 스프링 기계의 성형 기능과 호환성을 유지해야 합니다.
| 와이어 등급 | 인장강도(d=2mm) | 최대 온도(°C) | 일반적인 사용 |
|---|---|---|---|
| 하드 드로잉(ASTM A227) | 1,380~1,650MPa | 120 | 범용, 정하중 |
| 뮤직 와이어(ASTM A228) | 1,720~2,060MPa | 120 | 고주기 피로, 정밀도 |
| 302/304 스테인리스(ASTM A313) | 1,550~1,860MPa | 260 | 부식성 환경 |
| 316 스테인레스(ASTM A313) | 1,480~1,790MPa | 315 | 해양, 화학물질 노출 |
| 크롬-실리콘(SAE 9254) | 1,930~2,140MPa | 245 | 높은 스트레스, 높은 온도 |
| 인코넬 718 | 1,240~1,380MPa | 600 | 항공우주, 가스 터빈 |
대부분의 산업용 응용 분야(도어 경첩, 래치, 리트랙터 및 전기 커넥터) 음악 와이어(ASTM A228)가 기본 선택입니다. . 높은 인장 강도와 일관된 표면 품질은 최대 인장 강도의 최대 70%에 달하는 응력 수준에서 500,000사이클을 초과하는 피로 수명을 지원합니다. 경인발 와이어는 비용이 10~15% 저렴하지만 표면 마감이 더 거칠고 인장 강도 변동성이 더 높기 때문에 정적 또는 저주기 응용 분야에 더 적합합니다.
크롬-실리콘 와이어는 가격이 더 비싸지만 작동 온도가 200~240°C에 도달하고 응력 완화가 최소화되어야 하는 자동차 밸브 스프링 및 브레이크 리턴 스프링에 대한 표준 선택입니다. 또한 경도가 높을수록 툴링 마모가 가속화되기 때문에 토션 스프링 기계에 대한 요구 사항이 더 높습니다. 이는 설계 검토 중에 제조업체와 논의할 요소입니다.
인청동과 베릴륨 구리는 기계적 성능과 함께 전도성이 중요한 전기 커넥터 스프링에 나타납니다. 특히 베릴륨 구리는 가격이 비싸지만 1,400 MPa에 가까운 인장 강도를 달성하고 우수한 내형성을 유지하므로 긴 수명 동안 토크 허용 오차가 엄격한 정밀 기기에 적합합니다.
토션 스프링의 최종 구성(다리의 모양, 결합 부품과 접촉하는 위치 및 따르는 형상)은 유효 코일 수, 다리-몸체 접합부의 응력 집중, 토션 스프링 기계가 현실적으로 형성할 수 있는 것 등 세 가지에 직접적인 영향을 미칩니다.
활성 코일의 유효 수 N_a에는 레그의 기여도가 포함됩니다. 직선 다리의 경우 표준 근사치는 몸체 코일 수에 L/(3πD)를 추가합니다. 여기서 L은 두 다리의 총 길이입니다. 평균 코일 직경이 20mm이고 두 개의 30mm 다리가 있는 스프링의 경우 약 30/(3π×20) ≒ 0.16 코일이 추가됩니다. 이는 엄격한 스프링 비율 공차(±5% 이상)가 필요할 때 작지만 사소하지 않은 수정입니다.
이 수정 사항을 무시하면 첫 번째 제품 검사 중에 명백해지는 체계적인 스프링 비율 오류가 발생하여 코일 수 조정과 추가 CNC 토션 스프링 기계 설정 시간이 필요합니다.
토션 스프링 기계, 특히 토션 스프링 기능을 갖춘 CNC 코일링 기계는 코일링 맨드릴 주위로 구부려 와이어를 형성하는 동시에 다리와 끝 부분을 형성합니다. 툴링을 절단하기 전 설계 단계에서 기계가 할 수 있는 작업과 할 수 없는 작업을 이해하는 것이 필수적입니다.
표준 CNC 토션 스프링 기계는 기계 등급에 따라 약 0.10mm ~ 16mm의 와이어 직경을 처리합니다. 보급형 CNC 코일러는 0.3~3.5mm를 커버합니다. 중공업 기계는 3~16mm 와이어를 처리합니다. 스프링 지수(D/d)는 대부분의 생산 실행에서 실질적으로 4에서 16 사이로 제한됩니다.
토션 스프링 기계 생산의 최적점은 다음과 같습니다. C = 6 ~ C = 12 , 성형력을 관리할 수 있고 공구 마모를 예측할 수 있으며 높은 생산 속도에서 치수 공차를 달성할 수 있습니다.
Wafios, Numalliance 또는 Simplex와 같은 최신 CNC 토션 스프링 기계는 4~8개의 제어 축으로 작동합니다. 주요 기능은 다음과 같습니다.
하중이 없는 상태에서 두 다리 사이의 각도인 자유 각도는 제어하기 가장 어려운 매개변수 중 하나입니다. ±3° ~ ±5°의 자유 각도 공차는 표준 생산 능력입니다. 프리미엄 CNC 토션 스프링 기계 및 공정 인증을 통해 ±1° ~ ±2°를 달성할 수 있지만 개당 비용이 더 높습니다. 설계자는 가능하다고 생각하는 가장 엄격한 공차가 아닌 실제로 필요한 가장 엄격한 공차를 지정해야 합니다. 자유 각도 공차를 과도하게 지정하면 제품 기능을 개선하지 않고도 부품 비용을 두 배 또는 세 배로 늘릴 수 있습니다.
성형 후 사전 경화된 와이어(음악 선, 경질 인발, 스테인리스)로 만든 토션 스프링은 일반적으로 20~30분 동안 175~230°C에서 저온 응력 완화 베이킹을 거칩니다. 이는 코일링 중에 발생하는 잔류 응력을 줄이고 자유 각도를 안정화하며 사용 중 경화를 줄입니다. 크롬-실리콘 및 크롬-바나듐 스프링은 어닐링된 와이어로 형성된 후 코일링 후 오일 담금질 및 템퍼링되어 재료 특성을 더 잘 제어할 수 있지만 토션 스프링 기계 라인에 추가 공정 단계가 필요합니다.
열처리 후 쇼트피닝을 실시하여 와이어 표면에 압축잔류응력을 발생시켜 피로내구한계를 높입니다. 20~30% 역방향 굽힘으로 작동하는 스프링용. 고주기 응용 분야(500,000주기 이상)의 토션 스프링의 경우 부품 비용이 15~25% 추가됨에도 불구하고 거의 항상 숏 피닝이 지정됩니다. 그 이유는 대안(현장에서의 피로 파괴)이 훨씬 더 비싸기 때문입니다.
피로 파손은 반복 하중을 받는 토션 스프링의 주요 파손 모드입니다. 이는 내부 코일 표면(곡률로 인해 굽힘 응력이 가장 높은 곳) 또는 다리-몸체 접합부(응력 집중 지점)에서 시작됩니다. 피로 수명을 예측하려면 응력 진폭과 평균 응력을 모두 이해해야 합니다.
Modified Goodman 기준은 허용 응력 진폭 σ_a를 평균 응력 σ_m과 연관시킵니다.
σ_a / S_e σ_m / S_ut = 1
여기서 S_e는 내구성 한계이고 S_ut는 최대 인장 강도입니다. 악보선의 경우 연마된 시편의 경우 S_e ≒ 0.45 × S_ut입니다. 표면 마감 보정 계수는 표준 표면 품질을 갖춘 생산 와이어의 경우 이를 약 0.35–0.38 × S_ut로 줄입니다.
Gerber 포물선은 높은 평균 응력 수준에서 경험적 스프링 피로 데이터에 더 밀접하게 맞기 때문에 때때로 Goodman 선의 대안으로 사용됩니다. 그러나 Goodman은 더욱 보수적이며 안전이 중요한 응용 분야에 선호됩니다.
실제 토션 스프링 설계에서 다음 응력 비율 목표는 안정적인 피로 성능을 제공합니다.
이러한 목표는 Wahl 계수가 포함된 응력 보정 공식을 사용하여 계산되어야 합니다. 곡률 수정 없이 공칭 굽힘 응력 방정식을 적용하면 스프링 지수에 따라 실제 와이어 응력이 15~35% 과소평가됩니다. 이는 고주기 설계에서 잠재적으로 치명적인 오류입니다.
지속적인 하중을 받는 토션 스프링은 영구 경화(와이어 재료의 크리프 때문에 시간이 지남에 따라 자유 각도가 영구적으로 변경됨)를 나타낼 수 있습니다. 영구 변형은 온도에 따라 달라지며 탄소강 와이어의 경우 100°C 이상에서 중요해집니다. 상온에서 1,000시간 동안 2% 미만으로 설정된 최대 허용 지속 응력은 음악선의 경우 S_ut의 약 65%, 크롬-실리콘의 경우 70%입니다.
스프링이 압축된 위치에 고정되어 있는 응용 분야(많은 자동차 및 가전 제품 메커니즘)의 경우 설계자는 최대 편향 시 지속 응력이 이러한 제한을 초과하지 않는지 확인해야 합니다. 그렇게 하지 않으면 제품 사용 수명 동안 토크 감쇠가 발생합니다. 이는 토션 스프링 설계 감독으로 인해 직접적으로 발생하는 일반적인 현장 불만 사항입니다.
토션 스프링 도면에 공차를 지정하는 것은 엔지니어링 판단이 제조 비용과 교차하는 부분입니다. 표준 생산 능력보다 더 엄격한 모든 공차에는 추가 프로세스 제어, 검사 빈도 증가 또는 토션 스프링 기계 사이클 시간 단축이 필요하며, 이 모두로 인해 비용이 추가됩니다.
| 매개변수 | 표준 공차 | 엄격한 공차(프리미엄 비용) |
|---|---|---|
| 와이어 직경 | ASTM 와이어 표준에 따라(일반적으로 ±1~2%) | ±0.5%(인증된 와이어 로트 필요) |
| 평균 코일 직경 | ±2~3% | ±1% |
| 코일 수 | ±0.25코일 | ±0.1코일 |
| 자유 각도 | ±5° | ±2° |
| 봄비 | ±10% | ±5% |
| 테스트 각도에서의 토크 | ±10% | ±5% |
| 다리 길이 | ±1.0mm | ±0.5mm |
| 본체 길이(폐쇄 코일) | ±0.5mm | ±0.2mm |
정확하게 지정하기 위한 가장 중요한 공차는 독립적인 스프링 비율이 아니라 정의된 테스트 각도에서의 토크입니다. 특정 각도에서의 토크 허용 오차는 제품 기능과 더 직접적으로 연결되어 있습니다. 이는 어셈블리에 중요한 이동 지점에서 스프링이 전달해야 하는 것이 무엇인지 제조업체에 정확하게 알려줍니다. 자유각이 변하는 경우 스프링율만으로는 설명할 수 없습니다.
일반적이고 효과적인 접근 방식은 (1) 최소 작업 각도에서의 토크, (2) 최대 작업 각도에서의 토크, (3) 넓은 공차의 자유 각도를 지정하는 것입니다. 이 기능 사양은 토션 스프링 기계 작업자에게 어셈블리에서 스프링이 올바르게 작동하도록 보장하면서 성형 공정을 최적화할 수 있는 최대한의 자유를 제공합니다.
토션 스프링 도면에서는 항상 다음을 지정해야 합니다.
도면에서 풍향을 생략하는 것은 토션 스프링 조달 시 가장 흔하고 비용이 많이 드는 오류 중 하나입니다. 닫히는 방향으로 감긴 오른쪽 토션 스프링은 닫힐 때 증가하는 토크를 생성합니다. 어셈블리에 왼쪽 스프링의 닫는 토크가 필요한 경우 메커니즘이 반대로 작동하거나 전혀 작동하지 않습니다.
고장 모드를 이해하는 것은 사후 엔지니어링이 아니라 설계 입력입니다. 각 실패 모드는 이를 방지하거나 완화할 수 있는 특정 설계 결정에 매핑됩니다.
토션 스프링에서 가장 높은 굽힘 응력은 곡률 효과(Wahl 계수로 포착)로 인해 각 코일의 내부 섬유에서 발생합니다. 피로 균열은 여기에서 시작되어 와이어 직경을 가로질러 전파되어 갑작스러운 파손을 초래합니다. 예방 전략:
세트는 시간이 지남에 따라 자유 각도가 감소하여 작업 각도에서 전달되는 토크가 감소하는 것으로 나타납니다. 근본 원인은 작동 온도에서 재료의 탄성 한계를 초과하는 지속적인 응력입니다. 예방: 탄소강의 경우 지속 응력을 65% S_ut 미만으로 유지하거나 사전 설정된 스프링을 사용하거나(유리한 잔류 응력을 유도하기 위해 제조 중 최대 작업 각도를 초과하여 미리 편향됨) 완화 저항이 더 나은 고합금 와이어를 지정합니다.
스프링이 닫히는 방향으로 휘어짐에 따라 코일 내경이 감소합니다. 간격이 부족한 맨드릴 위에 스프링을 장착하면 코일이 맨드릴과 접촉하여 마찰, 열 및 예측할 수 없는 토크 스파이크가 발생합니다. 심한 경우에는 스프링이 맨드릴을 완전히 붙잡습니다. 수정은 설계상 간단합니다. 직경 변경 공식을 사용하여 최대 편향에서 최소 코일 내부 직경을 계산하고 맨드릴 OD가 10% 이상 작은지 확인합니다. 그러나 이를 위해서는 설계자가 설계 단계에서 최대 작동 각도를 알아야 합니다.
코일 본체에서 직선 다리로의 전환은 응력 집중을 생성하는 기하학적 불연속입니다. 크기는 굽힘의 선명도에 따라 다릅니다. 다리 루트에서 최소 굽힘 반경 1.5d는 좋은 설계 방식입니다. - 이보다 작은 반경은 응력 집중 계수를 극적으로 증가시킵니다. 토션 스프링 기계가 다리를 형성할 때 작업자는 이 최소 반경을 달성하도록 도구를 조정합니다. 설계자가 다리 루트에 날카로운 모서리를 그리면 기계가 날카로운 모서리를 생성하고 응력 분석에서 예측한 코일 본체가 아닌 해당 위치에서 피로 파괴가 발생합니다.
가장 효율적인 토션 스프링 설계는 엔지니어와 스프링 제조업체가 공동으로 개발합니다. 특히 도면이 완성되기 전 설계 프로세스 초기에 토션 스프링 기계를 작동하는 팀이 참여합니다.
제조업체와 함께 제기해야 할 주요 DFM 고려 사항:
스프링 제조업체를 순수한 상품 공급업체로 취급하는 엔지니어(논의 없이 완전한 도면을 제공함)는 지속적으로 차선의 결과를 얻습니다. 설계 검토에 토션 스프링 기계 팀을 참여시키는 엔지니어는 대량 생산 시 더 쉽게 만들고 더 일관되며 더 저렴한 스프링을 얻을 수 있습니다.
토션 스프링 설계 원리는 산업 전반에 걸쳐 다르게 적용됩니다. 다음은 애플리케이션 컨텍스트가 디자인 결정을 어떻게 형성하는지에 대한 구체적인 예입니다.
일반적인 사양: 75° 편향에서 8–12 N·m의 토크 , 500,000 사이클 수명, 작동 온도 -40°C ~ 80°C. 와이어 직경 4-6mm, 크롬-실리콘 합금, 숏 피닝, 인산아연 코팅. 토션 스프링 기계는 도어 멈춤쇠 느낌이 중간 점검 위치(일반적으로 30~45°)의 토크 변화에 민감하기 때문에 ±3°까지 일관된 자유 각도를 생성해야 합니다. 이러한 스프링은 연간 수십만 개의 대량으로 생산되므로 전용 토션 스프링 기계 공구와 100% 부품에 대한 공정 중 토크 테스트를 정당화합니다.
일반적인 사양: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.
수술 기구 및 이식형 장치 메커니즘은 316L 스테인리스강 또는 MP35N 합금으로 만든 토션 스프링을 사용합니다. ±3~5%의 토크 허용 오차가 일반적입니다. 매년 봄에는 100% 검사를 받습니다. 추적성 요구 사항은 각 생산 로트가 특정 와이어 열 번호 및 토션 스프링 기계 배치 기록에 연결되어 있음을 의미합니다. 이러한 요구 사항은 비용을 크게 증가시키지만 규제 환경을 고려하면 협상이 불가능합니다. 와이어 직경은 일반적으로 용도에 따라 0.25mm ~ 2.0mm 범위입니다.
주거용 차고 문 토션 스프링은 대형(와이어 직경 4~8mm, 평균 코일 직경 50~75mm)이며 다음 용도로 설계되었습니다. 10,000~30,000사이클 인생의. 도어 무게의 균형을 맞추기 위해 중앙 샤프트에 반대 쌍으로 감겨 있습니다. 스프링 비율은 도어 무게 및 높이와 ±10% 이내로 일치해야 합니다. 그렇지 않으면 도어가 올바르게 균형을 이루지 못합니다. 이러한 스프링은 대형 산업용 토션 스프링 기계에서 대량으로 생산되어 필수품으로 판매되며 가장 일반적인 가정용 스프링 고장 중 하나입니다. 이는 설계가 잘못되었기 때문이 아니라 사이클 수명을 제한하는 비용 목표에 맞춰 설계되었기 때문입니다.
설계 프로세스를 구조화된 작업 흐름으로 통합하면 변경 비용이 많이 드는 개발 후반부에 반복하는 일반적인 실수를 방지할 수 있습니다.
이 순서를 따르면 가장 비용이 많이 드는 스프링 설계 오류 범주를 일관되게 방지할 수 있습니다. 즉, 어셈블리 검증 중에 치수 또는 성능 문제를 발견하고, 스프링 설계를 변경할 때 토션 스프링 기계 설정을 다시 검증하고 결합 부품을 다시 설계해야 합니다.
