CNC 스프링 코일링 기계란 무엇입니까? 작동 원리는 무엇입니까?

◾ CNC 스프링 코일링 머신 ?

CNC 스프링 코일링 기계는 금속 와이어를 나선형 스프링으로 코일링하도록 특별히 설계된 컴퓨터 '두뇌'에 의해 제어되는 정밀 기계입니다.
일반 스프링 코일링 기계가 톱을 사용하는 장인과 같다면, CNC 스프링 코일링 기계는 정확한 탐색과 자동화된 팔을 갖춘 현대 가공 공장과 같습니다. 크기 조정을 위해 복잡한 기계 기어가 필요하지 않습니다. 화면에 손가락을 대고 몇 가지 명령을 입력하기만 하면 기계가 신속하게 동일한 스프링을 생성합니다.

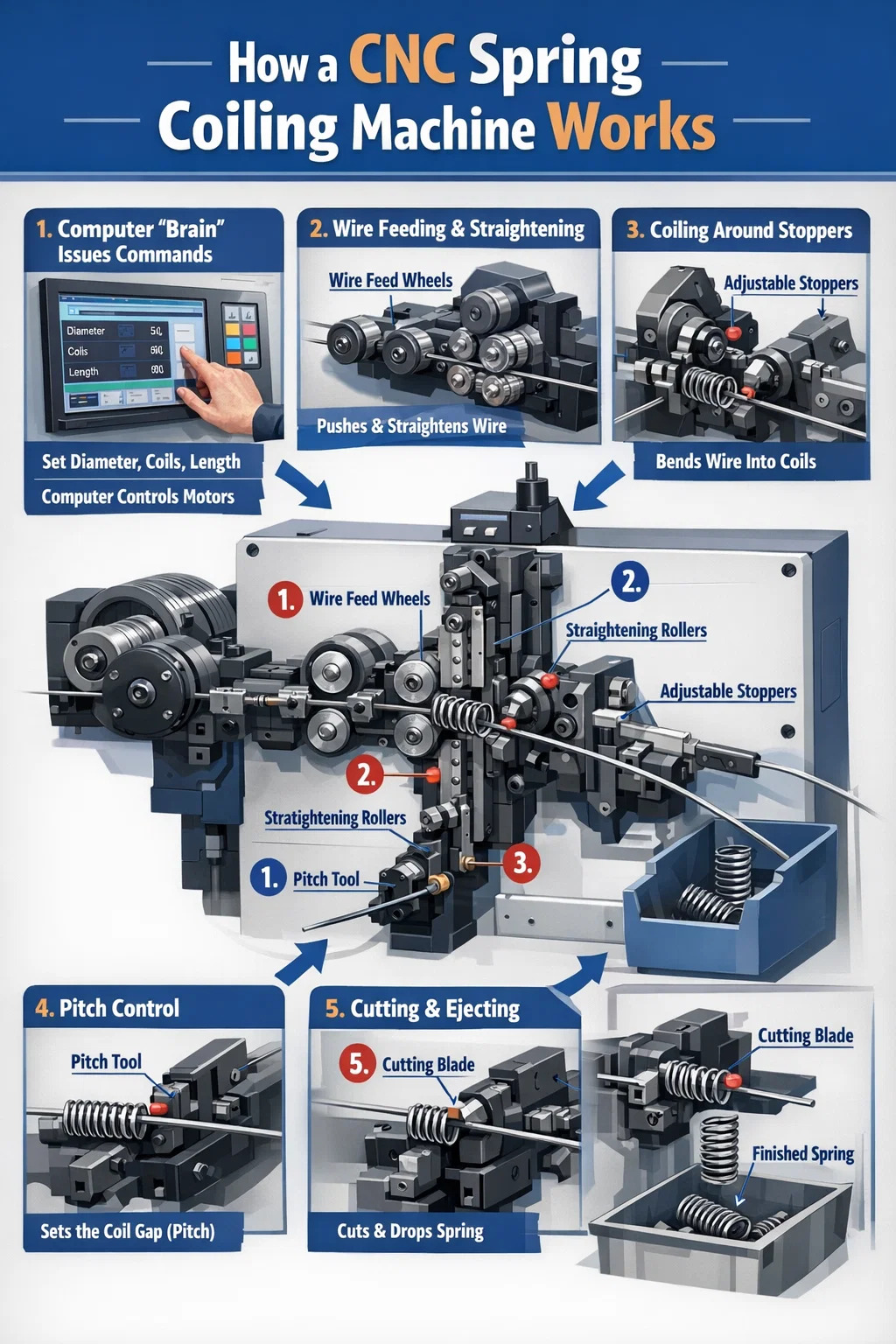

◾ CNC 스프링 코일링 기계는 어떻게 작동하나요?

이 기계는 주로 다음과 같은 정확한 단계를 통해 단단한 강철 와이어를 탄성 코일로 변환합니다.

컴퓨터 "두뇌"는 다음 명령을 내립니다.

작업자는 스프링의 직경, 코일 수, 전체 길이를 제어판에서 설정합니다. 컴퓨터는 이러한 매개변수를 전기 신호로 변환하여 기계 내부의 여러 모터를 정밀하게 제어합니다. 이들 모터는 각각 특정 작업을 수행합니다. 일부는 와이어를 밀고 일부는 구부리며 원활하게 함께 작동합니다.

강력한 와이어 공급 및 "직선화":

기계 뒷면의 와이어 공급 휠은 강철 와이어를 단단히 잡고 지속적으로 앞으로 밀어냅니다. 와이어는 성형 영역에 들어가기 전에 수평 및 수직으로 배열된 일련의 직선화 롤러를 통과합니다. 이 단계에서는 와이어의 원래 곡률 메모리를 제거하여 결과 스프링이 비뚤어지지 않도록 직선으로 "다림질"합니다.

원을 형성하는 스토퍼에 대한 영향:

이것이 스프링 코일링 공정의 핵심입니다. 곧게 펴진 강철 와이어가 가이드 튜브 밖으로 밀려나면 매우 단단한 금속 스토퍼(보통 와이어 가이드라고 함) 1~2개에 부딪히게 됩니다.
뒤쪽의 와이어 공급 휠은 여전히 ​​앞으로 밀고 있고 스토퍼가 길을 막고 있기 때문에 와이어는 스토퍼의 원호를 따라 구부러질 수밖에 없습니다.
CNC 스프링 코일링 기계의 뛰어난 점은 컴퓨터가 언제든지 이 두 스토퍼의 위치를 ​​조정할 수 있다는 사실에 있습니다. 스토퍼가 가까울수록 원은 작아집니다. 서로 멀리 떨어져 있을수록 원은 더 커집니다.

간격(피치) 제어:

스프링에 압축 공간이 있으려면 코일 사이에 간격이 있어야 합니다. 기계에는 코일을 감는 동안 측면에서 와이어를 밀어내는 특수 "푸시 로드"(피치 도구)가 있습니다. 컴퓨터는 이 푸시로드의 힘과 타이밍을 제어하여 스프링이 단단히 감겨 있는지 아니면 느슨하게 감겨 있는지를 결정합니다.

정확한 절단 및 성형:

스프링이 미리 정해진 길이 또는 코일 수에 도달하면 컴퓨터는 절단 블레이드에 빠르게 확장하도록 명령합니다. 이 절단은 위치가 정확할 뿐만 아니라 깨끗하고 평평한 절단 결과를 가져옵니다. 따라서 표준 스프링이 생성되어 수집 바구니에 들어가고 다음 스프링을 위한 프로세스가 즉시 다시 시작됩니다.
