연삭기 란 무엇입니까? 작동 원리는 무엇입니까?

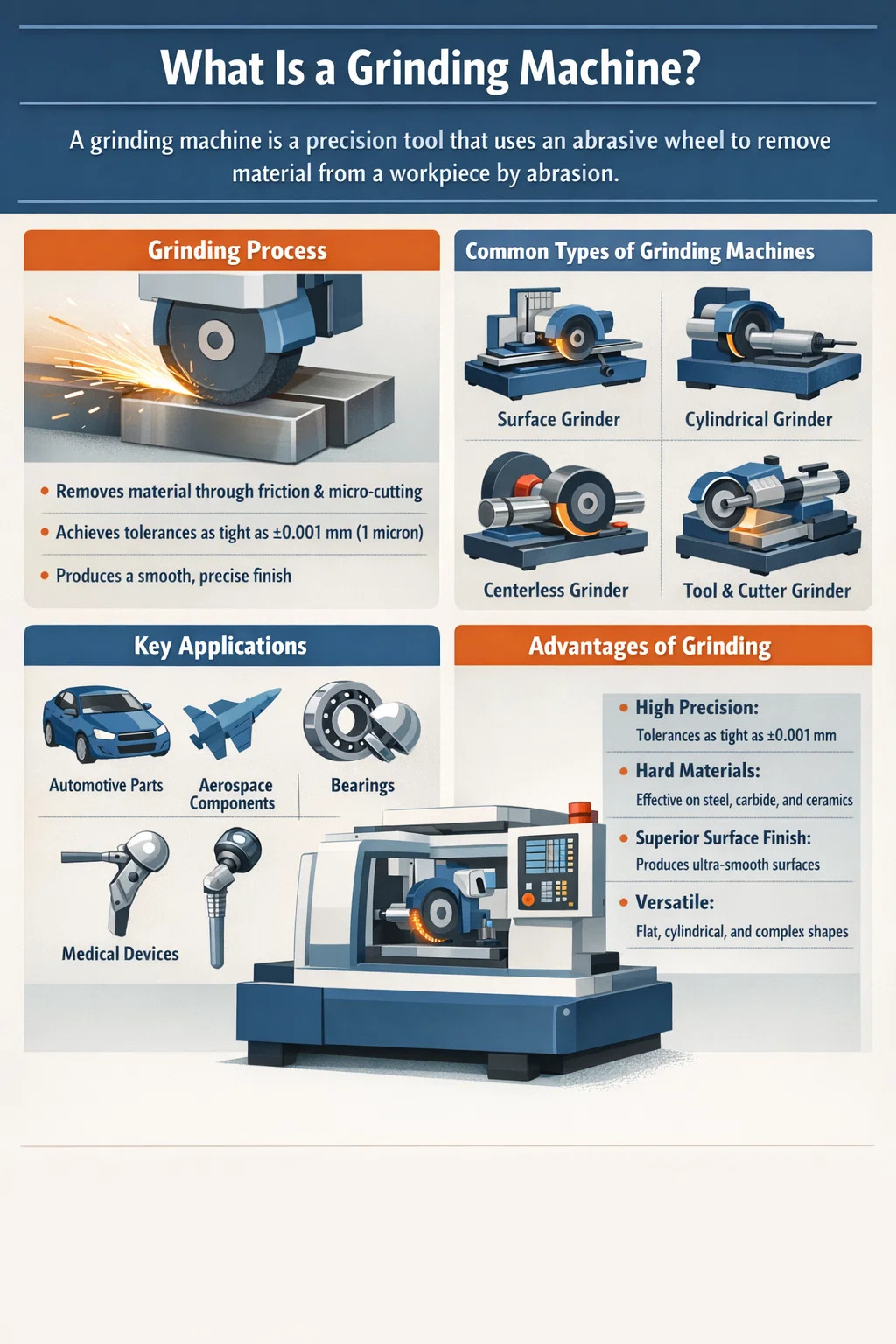

연삭기 란 무엇입니까? 직접적인 답변

에이 연삭기 연마 휠 또는 기타 연마 절단 도구를 사용하여 마모를 통해 공작물에서 재료를 제거하는 정밀 전동 공구 또는 산업용 기계입니다. 그 결과 표면이 미세하게 마감되고, 치수가 정확하며, 모서리가 예리해집니다. 제조에서 연삭기는 공작 기계의 하위 유형으로 분류되며 공차가 엄격한 마무리 작업에서 중요한 역할을 합니다. ±0.001mm(1미크론) 필수입니다.

정의된 형상의 절삭 공구를 사용하는 선삭 또는 밀링과 달리 연삭은 연마 입자(산화알루미늄, 탄화규소, CBN(입방정 질화붕소) 또는 다이아몬드와 같은 경질 재료의 불규칙한 입자)가 휠에 결합되어 있는 방식입니다. 각 입자는 작고 정의되지 않은 절삭날 역할을 합니다. 따라서 연삭은 더 부드럽거나 큰 절삭 공구로는 달성할 수 없는 단단한 재료와 초정밀 마무리 작업에 이상적입니다.

연삭기는 자동차 부품 생산부터 항공우주 엔지니어링, 공구 및 금형 제작, 베어링 제조, 의료 기기 제조에 이르기까지 거의 모든 금속 제조 및 제조 환경에서 사용됩니다. 전 세계 연삭기 시장의 가치는 대략 2023년 51억 달러 첨단산업의 정밀부품 수요에 힘입어 계속해서 성장하고 있습니다.

연삭기의 작동 원리

연삭기의 작동 원리는 다음과 같습니다. 연마 가공 - 연마 입자에 의한 마찰과 미세 절단을 통한 재료의 기계적 제거. 이 프로세스가 어떻게 작동하는지 자세히 이해하면 작업자가 연삭 성능을 최적화하고 일관된 결과를 얻는 데 도움이 됩니다.

연마 절단 메커니즘

연삭 휠이 고속으로 회전할 때 — 일반적으로 1,500 및 3,000RPM 벤치 그라인더의 경우 또는 최대 60m/s 표면 속도 고속 생산 연삭용 - 휠 표면의 각 연마 입자는 공작물과 잠깐 접촉합니다. 이 접촉 중에 곡물은 작은 칩을 자르거나 재료를 갈아내거나(소성 변형 유발) 표면 위로 미끄러지듯 움직입니다(마찰과 열 유발).

절단, 쟁기질 및 슬라이딩 비율은 입자 크기, 휠 경도, 피삭재 재료 경도, 절단 깊이, 절삭유(냉각수) 유무 등 여러 요인에 따라 달라집니다. 잘 조정된 연삭 설정은 절단을 최대화하고 쟁기질과 미끄러짐을 최소화하여 표면 마감을 개선하고 열 축적을 줄입니다.

휠과 공작물 상호 작용

연삭 휠과 공작물은 제어된 방식으로 서로 상대적으로 움직입니다. 휠이 높은 주변 속도로 회전하는 동안 공작물은 고정 장치(척, 센터 사이 또는 자기 테이블)에 고정되어 제어된 속도로 휠에 공급됩니다. 절삭 깊이와 결합된 이 이송 속도는 재료 제거율(MRR)과 그에 따른 표면 품질을 결정합니다.

예를 들어, 표면 연삭에서는 공작물(일반적으로 평평한 금속 부품)이 왕복 테이블의 회전 휠 아래에서 앞뒤로 이동하며 휠은 점차적으로 내려갑니다. 패스당 0.005~0.025mm — 원하는 치수가 달성될 때까지. 원통형 연삭에서는 공작물이 자체 축을 중심으로 회전하는 동시에 휠이 공작물의 길이를 따라 회전하고 이동합니다.

연삭 휠의 자체 연마 특성

연삭 휠 동작의 가장 중요하고 독특한 측면 중 하나는 다음과 같습니다. 자체 선명화 . 사용 중에 연마 입자가 무뎌지면서 연마 입자에 작용하는 연삭력이 증가합니다. 결국, 곡물이 부서지거나(새 날카로운 가장자리가 노출됨) 곡물을 잡고 있는 결합이 끊어져 둔한 곡물이 풀려나고 그 아래에 새로운 날카로운 곡물이 노출됩니다. 이것이 연삭 휠의 "등급"(경도)이 중요한 이유입니다. 너무 단단한 휠은 둔한 입자를 너무 오랫동안 유지하고(유리 현상 및 열 축적 원인), 너무 부드러운 휠은 입자를 조기에 떨어뜨립니다(휠이 빠르게 마모됨).

올바른 휠 등급은 가공물 재질과 일치해야 합니다. 경화 공구강과 같은 단단한 재료에는 더 부드러운 등급의 휠이 필요하며(그래서 곡물이 더 쉽게 부서집니다), 알루미늄과 같은 부드러운 재료에는 휠이 너무 빨리 마모되는 것을 방지하기 위해 더 단단한 등급의 휠이 필요할 수 있습니다.

냉각수 및 열관리의 역할

연삭은 마찰로 인해 상당한 열을 발생시킵니다. 분쇄 구역의 온도는 순간적으로 800°C ~ 1,500°C 극단적인 경우. 적절한 냉각이 이루어지지 않으면 이 열로 인해 가공물에 열적 손상이 발생합니다. 즉, 연소, 미세 균열, 잔류 응력, 표면 경도 변화, 치수 부정확성이 발생합니다. 일반적으로 수성 유제 또는 합성 유체인 절삭유(냉각수)는 연삭 영역에 적용되어 열을 흡수하고, 접촉 영역을 윤활하고, 부스러기(미세한 금속 및 연마 입자)를 씻어냅니다. 적절한 절삭유 적용은 휠 선택이나 이송 속도만큼 연삭 품질에 중요합니다.

연삭기의 주요 유형 및 용도

단일 범용 연삭기는 없습니다. 특정 공작물의 형상, 재료 및 정밀도 요구 사항에 맞게 다양한 유형이 설계되고 최적화되었습니다. 다음은 가장 일반적인 유형에 대한 자세한 분석입니다.

표면 연삭기

표면 연삭기는 공작물에 평평한 표면을 생성합니다. 가장 일반적인 구성은 주변 연삭 휠과 왕복 작업대가 있는 수평 스핀들을 사용합니다. 공작물은 일반적으로 자기 척에 고정됩니다. 표면 연삭기는 공구 강판, 금형 베이스, 기계 슬라이드 및 평평하고 매끄러운 기준 표면이 필요한 모든 부품을 마무리하는 데 널리 사용됩니다. 평탄도 공차 0.002~0.005mm 일상적으로 달성 가능합니다.

원통형 연삭기

원통형 연삭기는 샤프트, 핀, 슬리브 및 보어와 같은 원통형 가공물의 외부 또는 내부 표면을 연삭하는 데 사용됩니다. 외부 원통형 연삭에서는 공작물이 중심 사이 또는 척 내에서 회전하고 휠이 길이를 따라 이동합니다. 내부 원통형 연삭(ID 연삭)은 보어에 삽입된 작은 휠을 사용하여 내부 표면을 연삭합니다. 원통형 연삭은 베어링 시트, 유압 실린더 로드 및 정밀 스핀들(진원도 공차가 요구되는 부품)을 생산하는 데 필수적입니다. 0.001mm 이하 .

센터리스 연삭기

센터리스 연삭에서는 공작물이 센터 사이나 척에 고정되지 않습니다. 대신 작업대 블레이드에 지지되고 조절 휠로 제어되며 그라인딩 휠은 재료를 제거합니다. 이 설정을 통해 막대, 튜브, 핀과 같은 원통형 부품을 매우 높은 생산 속도로 연속적으로 자동 연삭할 수 있습니다. 센터리스 그라인더는 패스너, 유압 부품, 자동차 부품 생산에 많이 사용됩니다. 단일 센터리스 그라인더로 가공 가능 시간당 수백 개의 부품 일관된 직경 공차를 가지고 있습니다.

공구 및 커터 연삭기

이러한 특수 기계는 엔드밀, 드릴 비트, 리머, 탭, 밀링 커터와 같은 절삭 공구를 연삭합니다. 복잡한 다축 설정이 특징이며 공구실과 연삭 공장에서 찾아볼 수 있습니다. 절삭 공구를 재연마할 수 있는 기능은 사용 수명을 크게 연장합니다. 적절하게 재연마한 엔드밀은 적은 비용으로 새 엔드밀의 성능과 맞먹을 수 있습니다.

벤치 그라인더

벤치 그라인더는 수평 스핀들에 하나 또는 두 개의 연삭 휠이 장착되어 작업대에 장착된 간단하고 컴팩트한 기계입니다. 거친 연삭, 디버링, 수공구 연마 및 가벼운 재료 제거에 사용됩니다. 정밀 기계는 아니지만 전 세계 작업장, 차고 및 유지 관리 시설에서 볼 수 있는 가장 일반적인 연삭 기계 중 하나입니다. 표준 벤치 그라인더는 일반적으로 다음에서 작동합니다. 3,450RPM 6~8인치의 휠 직경을 사용합니다.

에이ngle Grinder (Handheld)

앵글 그라인더는 금속, 석재 및 기타 재료를 절단, 연삭 및 연마하는 데 사용되는 휴대용 전동 공구입니다. 건설, 제조 및 금속 가공 분야에서 가장 다재다능하고 널리 사용되는 전동 공구 중 하나입니다. 앵글 그라인더는 디스크형 연마 휠, 커팅 디스크, 플랩 디스크 또는 와이어 브러시를 사용하며 일반적으로 다음 속도에서 작동합니다. 6,000 및 12,000RPM . 일반적인 디스크 직경은 4.5인치(115mm), 5인치(125mm), 9인치(230mm)입니다.

연삭기의 주요 구성 요소

연삭기의 주요 구성 요소를 이해하면 기계가 정밀도와 제어를 달성하는 방법을 이해하는 데 도움이 됩니다. 구성은 기계 유형에 따라 다르지만 대부분의 연삭기는 다음과 같은 핵심 구성 요소를 공유합니다.

• 베이스(침대): 다른 모든 구성요소를 지지하는 무거운 주철 또는 조립된 강철 기초입니다. 강성과 진동 감쇠 특성은 표면 마감 품질에 직접적인 영향을 미칩니다. 견고한 베이스는 절삭력에 따른 편향을 최소화합니다.
• 그라인딩 휠: 매트릭스에 결합된 연마 입자로 만들어진 기본 절단 도구입니다. 휠 사양에는 연마재 유형, 입자 크기, 등급, 구조 및 접착 유형이 포함되며 모두 표준화된 마킹 시스템(예: 유리화 알루미늄 산화물 휠의 경우 A60-K5-V)으로 인코딩됩니다.
• 휠 가드: 에이 protective enclosure around the grinding wheel that contains fragments in the event of wheel breakage. This is a critical safety component and is required by OSHA and other safety standards.
• 스핀들: 연삭 휠을 구동하는 회전 샤프트. 스핀들 베어링은 표면 마감을 직접적으로 저하시키는 런아웃을 최소화하기 위해 고품질이어야 합니다. CNC 연삭기의 고속 스핀들은 내장(통합) 모터로 구동되는 경우가 많습니다.
• 작업대: 공작물을 고정하고 공급하는 표면 또는 고정 장치입니다. 평면 연삭기에서는 테이블이 수평으로 왕복 운동합니다. 원통형 그라인더에서는 테이블을 세로 방향으로 이동할 수 있습니다. CNC 연삭기에서 테이블 이동은 CNC 컨트롤러를 통해 서보 모터로 제어됩니다.
• 작업대 장치: 연삭 중에 작업물을 안전하게 고정하는 자기 척, 바이스, 센터, 척 또는 고정 장치. 워크홀딩 선택은 공작물의 형상과 재료에 따라 달라집니다.
• 휠 드레싱 시스템: 에이 device (diamond dresser, rotary dresser, or dressing roll) used to true and dress the grinding wheel — restoring its shape, correcting imbalance, and exposing fresh abrasive grains. Regular dressing is essential for maintaining grinding accuracy and preventing workpiece burn.
• 냉각수 시스템: 연삭 영역에 냉각수를 공급하는 탱크, 펌프, 필터 및 노즐입니다. 최신 CNC 연삭기는 유체를 공급하는 고압 절삭유 시스템을 사용합니다. 10~70바 빠르게 회전하는 휠 주위의 공기 경계층을 관통하여 실제 연삭 접촉 영역에 도달합니다.
• CNC 컨트롤러(CNC 연삭기): 모든 축 이동, 스핀들 속도, 이송 속도, 드레싱 사이클 및 공정 내 측정을 관리하는 컴퓨터 수치 제어 장치입니다. 최신 CNC 연삭기는 수백 개의 부품 프로그램을 저장하고 공장 자동화 시스템과 통합할 수 있습니다.

그라인딩 휠 사양 설명

연삭 휠은 모든 연삭기의 핵심입니다. 잘못된 휠을 선택하는 것은 타는 듯한 소리, 떨림, 빠른 휠 마모, 표면 마감 불량 등 좋지 않은 결과를 초래하는 가장 일반적인 원인 중 하나입니다. 연삭 휠은 다섯 가지 주요 특성을 인코딩하는 표준화된 시스템으로 지정됩니다.

1. 에이brasive Type: "A" = 산화알루미늄(강 및 철금속용), "C" = 탄화규소(주철, 비철, 세라믹용), "B" = CBN(경화강용 입방정 질화붕소), "D" = 다이아몬드(탄화물 및 세라믹용).
2. 입자 크기: 에이 number indicating abrasive grain size. Coarse grits (8–24) remove material quickly but leave a rough finish. Medium grits (30–60) are general-purpose. Fine grits (70–220) produce smooth surfaces. Very fine grits (240 ) are used for superfinishing.
3. 등급(경도): 에이 letter from A (very soft) to Z (very hard) indicating the strength of the bond holding the grains. Softer grades are used for hard workpieces; harder grades for soft workpieces.
4. 구조: 에이 number (1–15 ) indicating the spacing between abrasive grains. Dense structures (low numbers) cut fine finishes. Open structures (high numbers) allow chip clearance and are better for soft or gummy materials.
5. 채권 유형: "V" = 비트리파이드(가장 일반적이고 단단하며 정밀 연삭에 사용됨), "R" = 고무(유연성, 휠 조절 및 연마에 사용됨), "B" = 수지노이드(고속 연삭 및 거친 작업용), "E" = 셸락(미세 마감용).

에이s a practical example, a wheel marked 에이46-L5-V 산화알루미늄 휠, 46 입자(중), L 등급(중-경질), 구조 5(중 밀도), 비트리파이드 본드 — 일반적인 표면 연삭용 범용 휠입니다.

연삭 공정: 단계별

일관된 고품질 결과를 얻으려면 기계 자체뿐만 아니라 연삭 작업 순서를 이해하는 것이 필수적입니다. 정밀 표면 연삭의 일반적인 순서는 다음과 같습니다.

1. 공작물 준비: 작업물 표면을 청소하고 치수 공차(연삭을 위해 남은 재료의 양, 일반적으로 0.1~0.5mm)를 확인합니다. 연삭하기 전에 버(Burr)와 큰 불규칙성을 제거해야 합니다.
2. 휠 선택 및 장착: 필요한 재료와 마감재에 적합한 휠 유형, 입자, 등급을 선택하십시오. 제조업체의 플랜지 및 토크 사양에 따라 휠을 스핀들에 장착합니다. 휠에 표시된 최대 작동 속도를 절대 초과하지 마십시오.
3. 휠 밸런싱: 진동을 줄이기 위해 장착된 휠의 균형을 정적 또는 동적으로 조정합니다. 그렇지 않으면 작업물 표면에 떨림 자국이 생길 수 있습니다.
4. 휠 드레싱: 휠 면이 평평하고 둥글며 개방적이고 날카로운 연마 입자가 있는지 확인하기 위해 다이아몬드 드레서 또는 회전식 드레싱 도구를 사용하여 휠을 다듬고 드레싱합니다.
5. 공작물 설정: 공작물을 마그네틱 척이나 고정 장치에 장착합니다. 마그네틱 척의 경우 최대 고정력을 위해 작업물의 자성을 없애거나 자기장을 기준으로 올바른 방향을 지정하는지 확인하십시오.
6. 설정 매개변수: 테이블 이송 속도(일반적으로 표면 연삭의 경우 5~25m/min), 크로스피드(테이블 패스당 0.5~3mm) 및 다운피드(절삭 깊이, 정삭의 경우 패스당 0.005~0.025mm, 황삭의 경우 최대 0.1mm)를 설정합니다.
7. 거친 연삭: 더 무거운 이송과 절삭 깊이로 벌크 소재를 제거합니다. 마무리 패스를 위해 0.02~0.05mm를 남겨둡니다.
8. 마무리 연삭: 절삭 깊이를 크게 줄이고 절삭유 흐름을 늘리며 스파크가 멈출 때까지 "스파크 아웃" 패스(다운피드 없이 테이블 패스)를 여러 번 만드십시오. 이렇게 하면 휠이 탄성 편향으로부터 완전히 회복되고 표면이 원하는 치수가 됩니다.
9. 측정 및 검사: 공작물을 제거하고 마이크로미터, 높이 게이지 또는 CMM으로 치수를 측정합니다. 필요한 경우 프로필로미터를 사용하여 표면 거칠기를 확인합니다.

연삭 시 표면 조도 매개변수

다른 가공 공정보다 연삭을 선택하는 주된 이유 중 하나는 탁월한 표면 조도를 얻을 수 있기 때문입니다. 표면 거칠기는 Ra(산술 평균 거칠기), Rz(평균 거칠기 깊이) 및 Rmax(최대 거칠기 높이)와 같은 매개변수로 측정됩니다. 연삭이 현실적으로 달성할 수 있는 결과는 다음과 같습니다.

• 거친 연삭: Ra 3.2–6.3 µm(밀링과 유사)
• 일반 정밀 연삭: Ra 0.8–1.6 µm
• 정밀 연삭: Ra 0.2–0.4 µm
• 슈퍼피니싱(연삭 후 호닝/래핑): Ra 0.025–0.1 µm

참고로 표준 회전 샤프트 표면의 Ra는 1.6~3.2μm입니다. 베어링 레이스 그라운드 라 0.2μm 훨씬 부드럽습니다. 이 마감 수준은 롤링 요소 베어링, 정밀 스핀들 및 유압 밀봉 표면에 중요합니다. 입자가 미세하고 마무리 패스가 가벼울수록 달성할 수 있는 Ra 값은 낮아집니다.

에이dvantages and Limitations of Grinding Machines

에이dvantages

• 탁월한 정밀도: 연삭은 대부분의 다른 가공 공정에서 일관되게 생산할 수 있는 것보다 훨씬 더 높은 ±0.001mm 이상의 공차를 일상적으로 달성합니다.
• 에이bility to machine hard materials: 경화강(60HRC), 초경, 세라믹, 유리를 효과적으로 연삭할 수 있습니다. 대부분의 절삭 공구는 이러한 재료를 가공할 수 없습니다.
• 우수한 표면 마감: 연삭은 기존 가공 공정 중 가장 매끄러운 표면을 생성하여 결합 부품의 마찰, 마모 및 소음을 줄입니다.
• 다양성: 올바른 휠과 설정을 통해 연삭기는 평면, 원통형, 원추형, 나사형 및 복잡한 프로파일 표면을 생성할 수 있습니다.
• 높은 생산 속도(센터리스 연삭): 센터리스 연삭은 시간당 수백 개의 부품을 일관된 정확도로 연삭할 수 있어 대량 생산에 이상적입니다.

제한 사항

• 느린 재료 제거 속도: 밀링이나 선삭에 비해 연삭은 재료를 천천히 제거합니다. 이는 대규모 재료 제거를 위한 1차 황삭 공정으로 적합하지 않습니다.
• 발열: 가공물의 열 손상 위험(연소, 연화, 잔류 응력)에는 세심한 공정 제어와 적절한 절삭유가 필요합니다.
• 휠 마모 및 드레싱: 연삭 휠은 정확성을 유지하기 위해 정기적인 드레싱이 필요하며, 이로 인해 사이클 시간과 휠 비용이 추가됩니다.
• 안전 문제: 고속에서의 연삭 휠 파손은 심각한 안전 위험입니다. 적절한 휠 검사, 보호 장치 및 속도 준수는 필수입니다.
• 비용: 정밀 연삭기, 특히 CNC 원통형 및 표면 연삭기는 가격이 비쌉니다. 기계 비용, 툴링(CBN 및 다이아몬드 휠), 절삭유 관리가 운영 비용에 추가됩니다.

CNC 연삭기: 현대 표준

수동 연삭기에서 CNC(컴퓨터 수치 제어) 연삭기로의 전환은 지난 30년 동안 정밀 제조를 변화시켰습니다. 예를 들어 최신 CNC 원통형 그라인더는 다음과 같이 작동할 수 있습니다. 5~7개의 동시 CNC 축 , 자동으로 휠을 드레싱하고, 공정 중 측정을 수행하고(연삭 중 공작물 치수 측정) 실시간으로 휠 마모를 보정합니다. 이 모든 작업은 작업자의 개입 없이 이루어집니다.

수동 기계에 비해 CNC 연삭기의 주요 장점은 다음과 같습니다.

• 반복성: CNC 기계는 작업자 조정 없이 생산 실행 시 수천 개의 부품에 대해 동일한 공차를 유지할 수 있습니다.
• 복잡한 프로파일: CNC 연삭은 수동으로 불가능하거나 비현실적인 복잡한 비원형 단면(캠샤프트, 크랭크샤프트), 나사 연삭 및 기어 연삭을 생성할 수 있습니다.
• 에이utomation integration: CNC grinding machines can be integrated with robotic part loading and unloading, making lights-out (unmanned) production possible.
• 데이터 수집: 최신 CNC 그라인더는 Industry 4.0을 지원하며 프로세스 데이터(힘, 온도, 휠 상태)를 수집하고 제조 실행 시스템(MES)에 연결됩니다.

CNC 연삭기의 주요 제조사로는 STUDER(스위스), JUNKER(독일), Okuma(일본), ANCA(호주), United 연삭 Group 등이 있습니다. 이들 제조업체의 고급 CNC 원통형 그라인더는 USD 150,000 ~ USD 1,000,000 초과 규모, 기능, 자동화 수준에 따라 다릅니다.

연삭기 작동에 대한 안전 관행

연삭기는 강력하며 빠르게 회전하는 연마 휠이 포함되어 있어 잘못 사용할 경우 심각한 부상을 초래할 수 있습니다. 미국 직업안전보건청(OSHA) 표준 29 CFR 1910.215는 연마 휠 기계 안전을 구체적으로 관리합니다. 주요 안전 관행은 다음과 같습니다.

• 장착 전 링 테스트: 장착하기 전에 비금속 물체로 연삭 휠을 두드립니다. 명확한 벨소리는 휠이 정상임을 나타냅니다. 둔탁한 소리는 균열을 암시합니다. 갈라진 휠은 절대 사용하지 마세요.
• 최대 RPM을 초과하지 마십시오. 모든 연삭 휠에는 최대 작동 속도가 표시되어 있습니다. 이를 초과하면 치명적인 휠 분해가 발생할 수 있습니다. 휠을 장착하기 전에 항상 스핀들 속도를 확인하십시오.
• 에이lways use wheel guards: 가드는 적절하게 설치되고 조정되어야 합니다. OSHA 표준에서는 가드가 휠 둘레의 최소 270도를 둘러싸도록 요구합니다.
• 개인 보호 장비(PPE): 보안경 또는 안면 보호대, 청력 보호구(갈리는 소음은 종종 85dB를 초과함) 및 적절한 장갑(회전 부품 작업 중이 아닌 바퀴 취급용).
• 절삭유 관리: 박테리아 성장을 방지하려면 냉각수 시스템을 깨끗하게 유지하십시오. 미세한 금속 입자가 포함된 냉각수 에어로졸의 흡입을 방지하려면 미스트 추출이 필요할 수 있습니다.
• 적절한 휠 보관: 패딩 처리된 랙의 건조하고 온도가 안정적인 환경에 연삭 휠을 보관하십시오. 유리화 휠은 부서지기 쉬우므로 떨어뜨리거나 열충격을 가해서는 안 됩니다.

연삭과 기타 가공 공정: 연삭을 선택하는 경우

연삭이 항상 올바른 선택은 아닙니다. 분쇄 시기와 다른 공정 사용 시기를 아는 것은 좋은 제조 공정 계획의 일부입니다.

가공물이 경화된 경우(HRC 50), 표면 조도 요구 사항이 Ra 0.8 µm 이상인 경우, 치수 공차가 ±0.01 mm보다 엄격한 경우 또는 기존 절삭 공구로 재료(탄화물, 세라믹)를 가공할 수 없는 경우 연삭을 선택하십시오. 공차가 완화된 부드러운 소재의 경우 선삭이나 밀링이 더 비용 효율적입니다.

연삭기의 산업 응용

연삭기는 거의 모든 첨단 산업 분야의 정밀 부품 제조에 깊이 내장되어 있습니다. 연삭이 가장 중요한 부분은 다음과 같습니다.

• 에이utomotive industry: 캠샤프트, 크랭크샤프트, 변속기 샤프트, 피스톤 핀, 브레이크 디스크 및 밸브 시트는 모두 엄격한 공차에 맞춰 연마되었습니다. 현대 자동차 한 대에는 수백 개의 금속 부품이 포함되어 있습니다.
• 에이erospace: 터빈 블레이드 루트 형태, 랜딩 기어 부품, 항공기 엔진 샤프트 및 구조적 브래킷은 피로 저항 및 안전 인증에 필요한 정밀 공차와 매끄러운 표면의 조합을 달성하기 위해 연삭이 필요한 경우가 많습니다.
• 베어링 제조: 롤링 요소 베어링은 업계에서 가장 정밀성이 높은 대량 생산 부품으로 내부 레이스, 외부 레이스 및 롤링 요소의 연삭에 거의 전적으로 의존합니다. 베어링 레이스의 진원도와 표면 마감은 서브미크론 수준으로 유지되어야 합니다.
• 의료 기기: 정형외과 임플란트(고관절 및 무릎 교체), 수술 도구 및 치과 도구는 생체 적합성 표면 마감과 정확한 치수를 얻기 위해 연마됩니다.
• 전자제품 및 반도체 제조: 실리콘 웨이퍼 백그라인딩(웨이퍼를 ~750μm에서 50~150μm로 얇게 만들기)과 전자 부품 기판의 정밀 연삭은 반도체 생산에 중요한 특수 연삭 응용 분야입니다.
• 도구 및 다이 제작: 펀치, 다이, 몰드, 절삭 공구 등을 연삭하여 모양을 만들고 날카롭게 만듭니다. 공구실 연삭기는 정밀 공구 공장에서 가장 중요한 기계 중 하나입니다.
