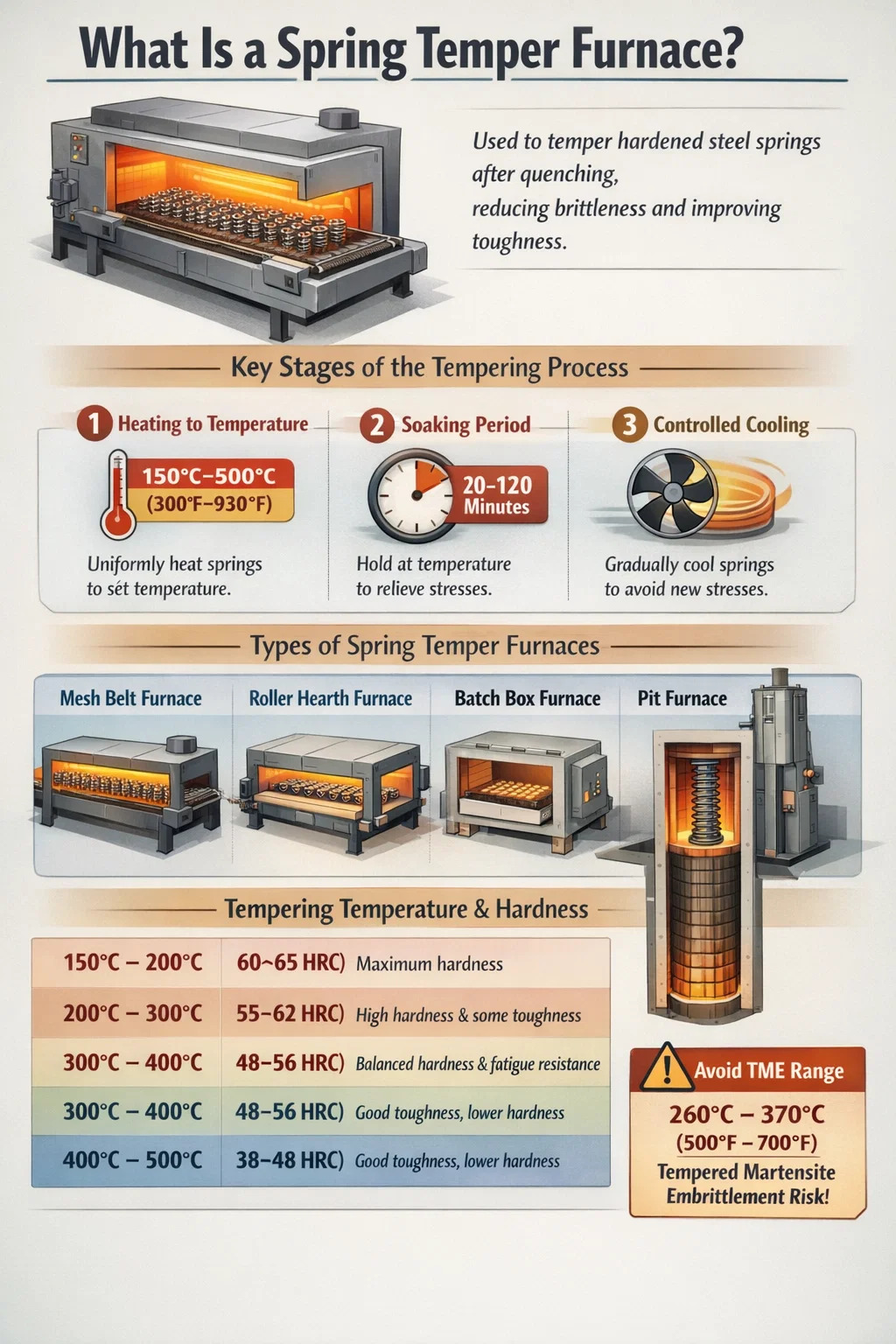

스프링 템퍼로는 경화 후 강철 스프링을 템퍼링하도록 특별히 설계된 일종의 산업용 열처리로입니다. 주요 임무는 경화된 스프링 강철을 제어된 온도로 재가열하는 것입니다. 150°C 및 500°C(300°F~930°F) — 정의된 기간 동안 거기에 보관한 다음 통제된 방식으로 냉각되도록 하십시오. 이 공정은 담금질 및 경화 중에 발생하는 내부 응력을 완화하고, 경도를 지정된 범위로 조정하며, 완전히 경화된 스프링에서는 없을 수 있는 인성과 탄성의 정도를 복원합니다.
템퍼링이 없으면 경화된 스프링은 부서지기 쉽고 하중을 받을 때 갑작스러운 파손이 발생하기 쉽습니다. 스프링 템퍼로는 단단하지만 깨지기 쉬운 부품을 수백만 번의 압축 또는 신장 주기에 걸쳐 안정적으로 작동할 수 있는 내구성이 있고 하중을 견디며 피로에 강한 부품으로 변환하는 것입니다.
생산 환경에서 스프링 템퍼링로는 자동차 제조, 항공우주, 정밀 기기 생산 및 중장비 부문에서 사용됩니다. 이 제품은 메쉬 벨트 연속로, 롤러 허스로, 배치 박스로, 피트로 등 여러 구성으로 제공되며 각각은 다양한 스프링 형상, 생산량 및 합금 사양에 적합합니다.
스프링 조질로의 작동 원리는 정확한 열 순환에 중점을 두고 있습니다. 강철 스프링이 경화된 후 - 일반적으로 800°C(1470°F) 그런 다음 오일, 물 또는 폴리머에서 빠르게 담금질합니다. 형성된 마르텐사이트 미세 구조는 매우 단단하지만 응력이 심하고 부서지기 쉽습니다. 스프링 템퍼 퍼니스의 템퍼링은 일련의 고체 야금 반응을 촉발하여 이 문제를 해결합니다.
퍼니스는 스프링 하중을 목표 템퍼링 온도까지 균일하게 가열합니다. 균일성이 중요합니다. 균일한 온도 차이 ±10°C 하중 전반에 걸쳐 일관성 없는 경도 값이 생성될 수 있습니다. 고품질 스프링 템퍼 퍼니스는 독립적으로 제어되는 여러 개의 가열 영역, 강제 대류 팬, 고밀도 가열 요소 또는 복사 튜브를 사용하여 작업 챔버 전체에 걸쳐 ±5°C 이내의 온도 균일성을 달성합니다.
전체 스프링 단면에 걸쳐 목표 온도에 도달하면 퍼니스는 담금 기간 동안 해당 온도를 유지합니다. 담그면 마르텐사이트 격자에 갇힌 탄소 원자가 확산되어 탄화물 침전물을 형성할 수 있습니다. 이 탄화물 석출은 격자 변형을 완화하고 취성을 감소시키며 연성을 회복시키는 역할을 합니다. 담그는 시간은 단면 두께와 스프링 크기에 따라 다릅니다. 작은 와이어 스프링의 경우에만 필요할 수 있습니다. 20~30분 , 무거운 코일 스프링이나 토션 바에는 필요할 수 있습니다. 60~120분 또는 그 이상.
담근 후에는 용광로 내부의 공기 냉각, 제어된 대기 냉각 현관 또는 주변 공기로의 제거를 통해 스프링이 냉각됩니다. 템퍼링 후 냉각 속도는 일반적으로 경화 중보다 덜 중요하지만 여전히 관리해야 합니다. 템퍼링 온도에서 급속 냉각하면 표면 응력이 다시 발생할 수 있으므로 대부분의 스프링 템퍼로는 특히 더 큰 스프링 단면의 경우 점진적인 냉각을 허용합니다.
많은 스프링 템퍼로는 템퍼링 사이클 중 표면 산화 및 탈탄을 방지하기 위해 제어된 분위기(일반적으로 질소, 흡열 가스 또는 질소-메탄올 혼합물)에서 작동합니다. 표면 산화는 스프링 응용 분야에서 가장 중요한 두 가지 특성인 피로 수명과 내식성을 저하시킬 수 있습니다. 대기압로는 복잡성과 비용을 추가하지만 자동차 밸브 스프링, 항공기 랜딩 기어 스프링 및 수술 기구 스프링용 정밀 스프링 제조의 표준 장비입니다.
스프링 템퍼로에서 선택된 템퍼링 온도는 완성된 스프링의 최종 기계적 특성을 직접적으로 결정합니다. 이것은 사소한 조정이 아닙니다. 템퍼링 온도 50°C 경도를 3~6 HRC 포인트만큼 변화시키고 인장 강도와 연신율 값을 극적으로 변경할 수 있습니다.
| 템퍼링 온도 범위 | 일반 경도(HRC) | 주요 자산 결과 | 공통 스프링 적용 |
|---|---|---|---|
| 150°C~200°C(300°F~390°F) | 60 – 65HRC | 최대 경도, 제한된 연성 | 정밀 기기 스프링 |
| 200°C~300°C(390°F~570°F) | 55~62HRC | 약간의 인성을 지닌 높은 경도 | 시계 스프링, 잠금 스프링 |
| 300°C~400°C(570°F~750°F) | 48~56HRC | 균형 잡힌 경도와 피로 저항 | 자동차 밸브 스프링, 서스펜션 스프링 |
| 400°C~500°C(750°F~930°F) | 38~48HRC | 좋은 인성, 낮은 경도 | 고하중 코일 스프링, 철도 스프링 |
피해야 할 중요한 구역 중 하나는 강화 마르텐사이트 취성(TME) 범위 , 일반적으로 사이 260°C 및 370°C(500°F~700°F) . 이 범위 내에서 템퍼링하면 실제로 인성이 향상되기는커녕 감소할 수 있습니다. 이는 이전 오스테나이트 입자 경계에서 탄화물이 석출되어 발생하는 현상입니다. 책임 있는 스프링 템퍼 퍼니스 운영자는 템퍼링 사이클을 이 범위에 머물지 않고 이 범위 이하로 유지하거나 초과하도록 설계합니다. 이것이 바로 자동차 밸브 스프링 사양이 380°C~420°C 이상의 온도에서 템퍼링을 자주 지정하는 이유 중 하나입니다.
스프링 산업에서는 스프링 템퍼링 공정을 위해 여러 가지 별도의 용광로 구성을 사용합니다. 각각은 특정 스프링 유형, 생산량 또는 합금 시스템에 더 적합하게 만드는 기술적 이점을 가지고 있습니다.
메쉬 벨트로는 대량 스프링 제조에서 가장 일반적인 구성입니다. 스프링은 가열, 담금 및 냉각 영역을 통해 지속적으로 운반되는 스테인리스 스틸 메쉬 벨트에 로드됩니다. 생산율은 도달할 수 있습니다 500~2,000kg/시간 퍼니스의 길이와 폭에 따라 다릅니다. 벨트 속도와 구역 온도는 독립적으로 조정 가능하므로 담그는 시간과 온도 프로필을 정밀하게 제어할 수 있습니다. 메쉬 벨트로는 중소형 코일 스프링, 와이어 형태 스프링, 판 스프링에 이상적입니다. 주된 한계는 너무 크거나 무거운 스프링이 시간이 지남에 따라 벨트를 변형시킬 수 있다는 것입니다.
롤러 노상로는 수냉식 또는 합금 롤러를 사용하여 트레이나 고정 장치의 노를 통해 스프링을 운반합니다. 이는 메시 벨트 시스템보다 더 무거운 하중을 처리하고, 더 큰 스프링 어셈블리를 수용하며, 보다 정밀한 대기 제어를 가능하게 합니다. 이러한 퍼니스는 자동차 서스펜션 코일, 스태빌라이저 바 및 토션 스프링을 템퍼링하는 데 일반적입니다. 작동 온도 범위는 주변 온도에서 최대 온도까지입니다. 700°C(1290°F) 대부분의 롤러 허스 설계에서는 최신 시스템에서 매우 엄격한 온도 균일성(일반적으로 ±4°C)을 달성할 수 있습니다.
배치로에는 고정된 스프링 장입물이 장착되어 온도에 도달한 후 담근 후 하역됩니다. 최대의 유연성을 제공합니다. 동일한 퍼니스가 다양한 교대조에 따라 다양한 스프링 크기와 사양을 처리할 수 있습니다. 이로 인해 작업장 및 중간 규모 생산 환경에서 인기가 높습니다. 그 대신 처리량은 낮아지고 전체 배치에 걸쳐 균일한 온도를 보장할 수 있을 만큼 긴 열 흡수 기간이 필요하다는 점입니다. 스프링 템퍼링에 사용되는 잘 설계된 배치 박스로는 일반적으로 다음과 같은 특징을 갖습니다. 강제 재순환 팬 조밀한 전하를 장착한 경우에도 ±5°C 이내의 온도 균일성을 보장합니다.
쉽게 편평하게 놓을 수 없는 긴 스프링, 토션 바 또는 판 스프링 번들의 경우 수직 피트 퍼니스가 실용적인 솔루션을 제공합니다. 스프링 또는 스프링 어셈블리는 퍼니스 챔버에 수직으로 매달려 있습니다. 이는 긴 바 또는 다중 스프링 팩을 템퍼링할 때 실제로 문제가 되는 중력으로 인한 왜곡을 방지합니다. 스프링 템퍼링을 위한 구덩이로는 일반적으로 가스로 연소되며 수심에 도달할 수 있습니다. 2~6미터 , 컴팩트한 표면 설치 공간에 매우 긴 부품을 수용합니다.
염욕 템퍼링로는 용융된 질산염 또는 염화물 염을 가열 매체로 사용합니다. 온천은 액체 소금 욕조에 잠겨 있습니다. 매우 빠르고 균일한 열 전달 — 공기 대류보다 훨씬 빠릅니다. 그 결과 사이클 시간이 매우 짧고 온도 일관성이 뛰어납니다. 염욕로는 엄격한 경도 공차(±1 HRC)가 요구되는 템퍼링 정밀 스프링에 특히 가치가 있습니다. 주요 운영 과제는 염분 오염 관리, 연기 추출 및 160°C~550°C의 작동 온도에서 용융염의 위험 가능성입니다.
스프링 템퍼 퍼니스 내부의 내용을 이해하면 일부 퍼니스가 다른 퍼니스보다 더 나은 결과를 생성하는 이유가 설명됩니다. 각 구성 요소는 최종 스프링 품질을 결정하는 온도 균일성, 대기 무결성 및 반복성에 기여합니다.
스프링 템퍼링 공정은 모든 경우에 적용되는 것이 아닙니다. 다양한 스프링 강철 합금은 열처리에 다르게 반응하며, 스프링 조질로는 처리되는 특정 합금에 대한 올바른 온도 프로필로 설정되어야 합니다.
고탄소강은 가장 일반적인 스프링 재료이며 스프링 조질로의 주요 대상입니다. 그들의 탄소 함량은 0.60% ~ 1.00% 담금질 후 매우 높은 경도를 얻을 수 있는 능력을 제공합니다. 이러한 등급은 일반적으로 200°C~400°C 사이에서 강화됩니다. 300°C에서 1080 스프링 강은 일반적으로 약 1,800~2,000MPa 경도는 52~57HRC 범위입니다.
실리콘-크롬 합금은 하중 시 완화에 대한 탁월한 저항성을 제공합니다. 이는 밸브 스프링과 서스펜션 스프링의 중요한 특성입니다. 이러한 등급은 일반적으로 더 높은 온도에서 강화됩니다. 420°C ~ 480°C , 실리콘과 크롬이 제공하는 강화 메커니즘을 완전히 활성화합니다. 이러한 온도에서 스프링 템퍼로는 템퍼링 반응 곡선이 가파르기 때문에 매우 엄격한 균일성을 유지해야 합니다. 작은 온도 편차로 인해 눈에 띄는 경도 분산이 발생합니다.
6150은 자동차 및 산업용 코일 스프링과 판 스프링에 널리 사용되는 합금입니다. 바나듐을 첨가하면 입자 구조가 개선되고 경화성이 향상됩니다. 템퍼링 온도 400°C ~ 500°C 일반적이며 인장강도는 다음 범위에 속합니다. 1,600~1,900MPa 단면 크기 및 특정 템퍼링 온도에 따라 다릅니다.
스테인레스 스프링강은 특별한 고려가 필요합니다. 17-7 PH와 같은 석출 경화 등급은 특정 온도에서 노화 처리를 통해 강화됩니다. 480°C(조건 CH900) 또는 510°C(조건 RH950) — 기존의 담금질 및 템퍼 사이클이 아닌. 스테인레스 스프링에 사용되는 스프링 조질로는 내부식성을 손상시킬 수 있는 표면의 크롬 고갈을 방지하기 위해 매우 정확한 분위기 제어를 제공해야 합니다.
스프링 템퍼 퍼니스는 이를 둘러싼 품질 관리 시스템만큼 우수합니다. 자동차 또는 항공우주 품질 표준을 준수하는 스프링 제조업체는 템퍼링 작업과 관련해 엄격한 공정 제어를 유지합니다.
대부분의 항공우주 및 자동차 사양에는 일반적으로 분기별로 수행되는 스프링 템퍼 퍼니스의 주기적인 온도 균일성 조사가 필요합니다. TUS에서는 교정된 열전대가 작업 영역 전체의 여러 위치에 배치되고 퍼니스는 표준 작동 설정점에서 작동됩니다. 모든 측정 지점에서 허용되는 최대 편차는 지정된 대역 내에 있어야 합니다. 일반적으로 클래스 2 퍼니스의 경우 ±5°C AMS 2750(Nadcap 고온 측정 표준)에 따라. TUS 요구 사항을 충족하지 못한 퍼니스는 다시 사용하기 전에 재보정하거나 수리해야 합니다.
TUS 외에도 퍼니스 온도 제어 장비는 매월 또는 지정된 간격으로 수행되는 시스템 정확도 테스트를 통해 교정된 기준 열전대와 비교하여 검증됩니다. 이를 통해 퍼니스 컨트롤러에 표시된 온도 판독값이 작업 영역의 실제 온도와 실제로 일치하는지 확인됩니다.
매 템퍼링 실행 후에는 일반적으로 Rockwell C 스케일을 사용하여 샘플 스프링의 경도 테스트를 거쳐 배치가 지정된 경도 범위에 도달했는지 확인합니다. 예를 들어, 자동차 밸브 스프링 사양은 일반적으로 다음과 같은 경도를 요구합니다. 47~52HRC , 샘플이 이 범위를 벗어나면 전체 배치가 거부될 수 있습니다.
중요한 적용 분야의 경우, 강화 배치에서 샘플링된 스프링은 스프링 속도와 자유 길이를 확인하기 위해 하중 편향 테스트를 거치고, 강화 사이클이 적절한 피로 수명을 생성했는지 확인하기 위해 피로 테스트를 거칩니다. 고성능 엔진에 사용되는 자동차 밸브 스프링은 다음과 같은 정기적인 테스트를 거칩니다. 1,000만 사이클 이상 지정된 스트레스 수준에서 고장 없이.
잘 관리된 스프링 조질로를 사용하더라도 제품 품질에 영향을 미치는 문제가 발생할 수 있습니다. 일관된 생산을 위해서는 이러한 문제와 근본 원인을 식별하는 것이 필수적입니다.
현대식 스프링 템퍼 퍼니스는 20년 전의 장비보다 훨씬 더 에너지 효율적입니다. 단열재, 가열 요소 기술 및 연소 시스템의 발전으로 특정 에너지 소비가 크게 감소했습니다.
세라믹 섬유 라이닝 모듈은 조밀한 내화 벽돌에 비해 노벽 열 저장 및 열 손실을 줄입니다. 벽돌을 세라믹 섬유 단열재로 개조하면 에너지가 절약됩니다. 20% ~ 40% 가열로 가용성과 처리량을 증가시키는 더 빠른 가열 시간과 함께 일반적으로 보고됩니다.
재순환 팬 모터 및 컨베이어 드라이브에 가변 주파수 드라이브(VFD)를 장착하면 팬 속도와 벨트 속도를 생산 속도 및 스프링 부하에 정확하게 일치시켜 유휴 기간이나 부분 부하 동안 불필요한 에너지 소비를 줄일 수 있습니다.
가스 연소식 스프링 템퍼 퍼니스에서는 복열기 또는 재생 버너 시스템이 배기 가스에서 열을 회수하여 연소 공기를 예열하는 데 사용합니다. 복열 시스템은 연소 공기 온도를 400°C ~ 600°C , 연료 소비를 다음과 같이 줄입니다. 25% ~ 35% 찬 공기 연소에 비해.
최신 스프링 조질로에는 데이터 로깅, SCADA 통합, 심지어 기계 학습 기반 예측 유지 관리까지 점점 더 통합되고 있습니다. 요소 저항, 팬 모터 전류, 열전대 교정 드리프트 및 대기 구성에 대한 지속적인 모니터링을 통해 유지 관리 팀은 오류가 발생하기 전에 개입 일정을 계획할 수 있으므로 생산 일정을 방해하고 부분적으로 강화된 스프링 배치를 품질 위험에 노출시킬 수 있는 계획되지 않은 가동 중지 시간을 줄일 수 있습니다.
스프링 템퍼링은 때때로 응력 완화 및 어닐링과 혼동됩니다. 이는 서로 관련되어 있지만 별개의 열처리 공정이며, 스프링 제조에서는 그 차이가 상당히 중요합니다.
| 프로세스 | 온도 범위 | 목적 | 경도에 미치는 영향 |
|---|---|---|---|
| 스프링 템퍼링 | 150°C ~ 500°C | 경화 후 취성 감소, 최종 기계적 특성 설정 | 담금질된 상태에서 지정된 목표까지 경도를 감소시킵니다. |
| 스트레스 해소 | 120°C – 250°C | 냉간 성형 스프링에서 권선 또는 코일링 응력을 제거합니다. | 경도 변화가 최소화됨 |
| 어닐링 | 700°C ~ 900°C | 성형 또는 기계 가공을 위해 강철을 완전히 연화시킵니다. | 대폭 감소 - 매우 부드러운 소재 생성 |
사전 경화된 와이어(예: 음악 와이어 또는 경인발 와이어)로 만들어진 냉간 감김 스프링은 일반적으로 와이어가 와이어 밀에서 이미 템퍼링되었기 때문에 완전 템퍼링보다는 응력 완화 과정을 거칩니다. 스트레스 해소 트리트먼트는 120°C~230°C에서 20~30분 코일링 응력을 제거하고 경도를 크게 변경하지 않고도 스프링 형상을 안정화합니다. 이와 대조적으로 열간 스프링은 임계 변태 온도 이상으로 감겨져 성형 후 스프링 템퍼로에서 완전 경화 및 템퍼링이 필요합니다.
스프링 템퍼 퍼니스를 선택하는 것은 여러 가지 작동 요구 사항의 균형을 맞추는 것을 포함합니다. 잘못된 선택은 스프링 품질이 좋지 않거나 값비싼 과잉 용량 투자를 초래합니다.
