템퍼로란 무엇인가요? 작동 원리는 무엇입니까?

템퍼로란 무엇입니까?

에이 성미로 가장 일반적으로 경화되는 강철인 금속의 템퍼링 공정을 수행하도록 특별히 설계된 일종의 산업용 열처리로입니다. 핵심 기능은 이전에 담금질했거나 경화한 금속 부품을 하한 임계점 이하의 온도로 재가열하고, 제어된 기간 동안 해당 온도에서 유지한 다음, 조절된 방식으로 냉각시키는 것입니다. 이 공정은 내부 응력을 완화하고, 취성을 감소시키며, 경도를 크게 희생하지 않으면서 인성을 향상시킵니다.

간단하게 말하면, 강철은 경화된 후에는 극도로 단단해지지만 위험할 정도로 부서지기 쉽습니다. 조질로는 이러한 불균형을 교정하는 도구입니다. 깨지기 쉽고 응력이 가해지는 부품을 실제 기계적 부하에 적합한 경도와 연성 조합을 신중하게 조정하여 구성 요소로 변환합니다.

템퍼로는 자동차, 항공우주, 공구, 베어링 및 스프링 제조 산업 전반에 걸쳐 널리 사용됩니다. 절삭 공구 및 기어부터 구조 부품 및 수술 도구에 이르기까지 모든 것을 처리합니다. 일반적인 조질로의 작동 온도 범위는 다음과 같습니다. 150°C ~ 700°C(302°F ~ 1292°F) , 재료 및 대상 기계적 특성에 따라 다릅니다.

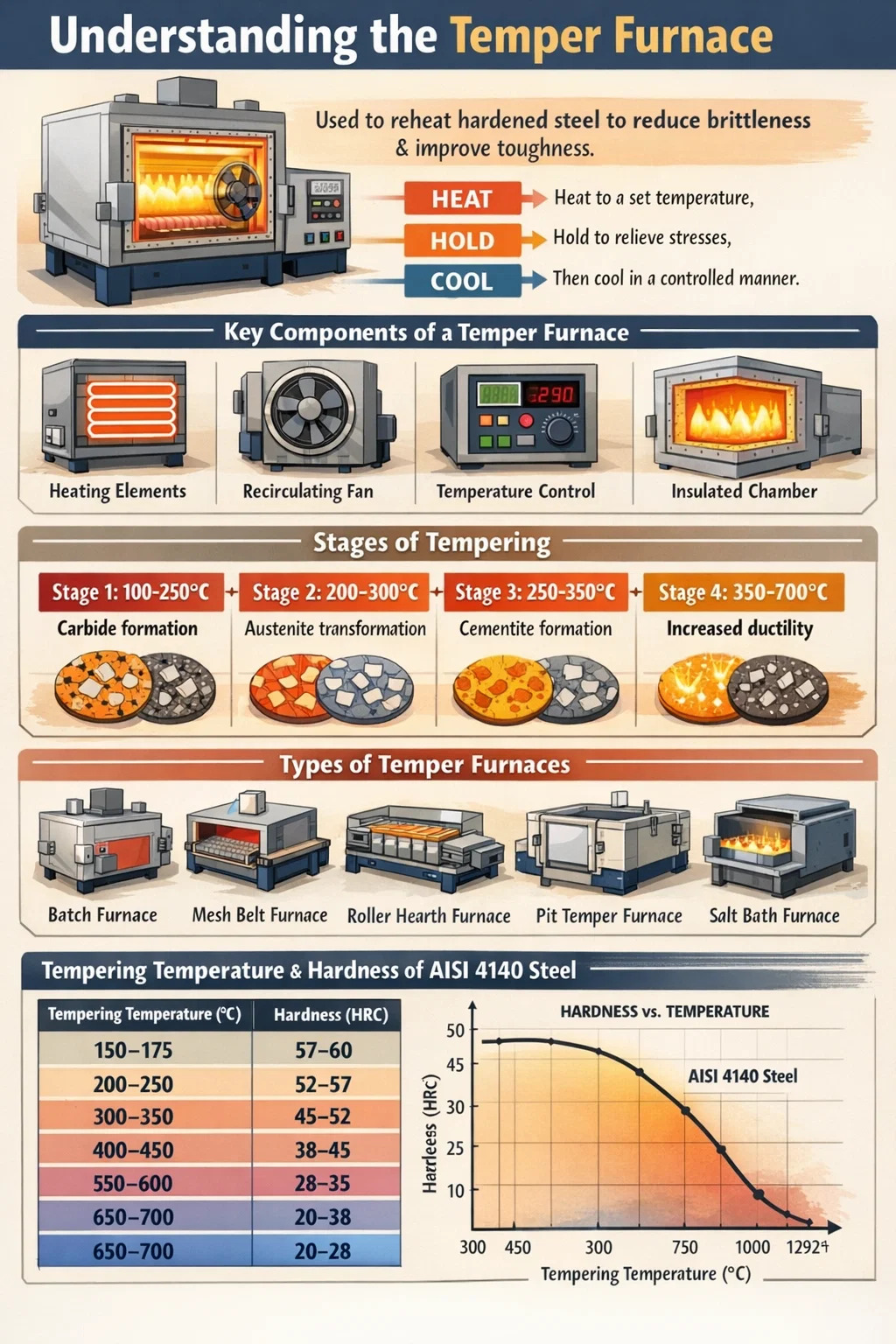

템퍼로의 작동 원리

조질로의 작동 원리는 제어된 열 야금학에 기반을 두고 있습니다. 강철이 오스테나이트화 후 담금질되면 마르텐사이트(매우 단단하지만 응력을 많이 받고 부서지기 쉬운 과포화, 체심 사각형 결정 구조)로 변태됩니다. 템퍼링로 내부에서 수행되는 템퍼링은 마르텐사이트 내에서 일련의 확산 제어 상 변형을 유발하여 점진적으로 응력을 줄이고 연성을 복원합니다.

이 프로세스는 물리적, 야금학적 사건의 명확한 순서를 따릅니다.

1. 난방: 공작물은 템퍼링로에 로드되고 목표 템퍼링 온도까지 균일하게 가열됩니다. 균일성은 매우 중요합니다. 부품 전체의 온도 변화로 인해 기계적 특성이 고르지 않게 됩니다.
2. 담그기(유지 시간): 부품은 일반적으로 다음 범위에서 미리 결정된 기간 동안 목표 온도에서 유지됩니다. 1~4시간 단면 두께와 합금 구성에 따라 다릅니다. 이 단계에서 탄소 원자는 왜곡된 마르텐사이트 격자 밖으로 확산되고 탄화물이 석출되기 시작하며 잔류 응력이 완화됩니다.
3. 냉각: 부품은 정지 공기, 강제 공기 또는 오일 중에서 제어된 속도로 냉각됩니다. 냉각 방법은 부품의 최종 응력 상태에 영향을 미칩니다.

템퍼링 중 야금학적 변화는 온도에 따라 4가지 단계로 나눌 수 있습니다.

• 1단계(100~250°C): 엡실론 탄화물은 마르텐사이트 매트릭스에서 침전됩니다. 마르텐사이트의 탄소 함량은 약간 감소합니다.
• 2단계(200~300°C): 잔류 오스테나이트는 베이나이트 또는 페라이트-탄화물 혼합물로 분해됩니다.
• 3단계(250~350°C): 입실론 탄화물은 시멘타이트(Fe₃C)로 변환됩니다. 마르텐사이트는 페라이트가 됩니다.
• 4단계(350~700°C): 시멘타이트 입자는 구형화되고 거칠어집니다. 측정 가능한 경도 감소와 함께 연성 및 인성이 크게 회복됩니다.

조질로는 이 모든 단계에서 엄격한 온도 제어를 유지해야 합니다. 현대 시스템은 다음 내에서 균일성을 달성합니다. ±3°C ~ ±5°C 이는 일관된 부품 성능에 필수적입니다.

템퍼로의 주요 구성 요소

조질로의 설계를 이해하면 그것이 일관되고 반복 가능한 금속학적 결과를 달성하는 이유를 설명하는 데 도움이 됩니다. 주요 구성 요소가 함께 작동하여 균일한 열, 제어된 분위기 및 안정적인 온도 측정을 제공합니다.

난방 시스템

템퍼로는 전기 저항 가열 요소 또는 가스 연소 버너를 사용합니다. 종종 니크롬, 칸탈 또는 실리콘 카바이드 요소를 사용하는 전기 시스템은 보다 깔끔한 작동과 보다 정밀한 제어를 제공합니다. 가스 연소 시스템은 대량 생산 시 운영 비용을 낮춰줍니다. 가열 시스템은 충전물의 열 부하(일반적으로 kW 또는 BTU/hr로 표시)를 충족하도록 크기가 조정됩니다.

절연 챔버

퍼니스 챔버에는 내화 벽돌 또는 세라믹 섬유 단열재가 늘어서 있습니다. 세라믹 파이버 모듈은 다음과 같은 이유로 점점 더 선호되고 있습니다. 낮은 열 질량 이는 더 빠른 가열 시간과 더 낮은 에너지 소비를 의미합니다. 잘 단열된 챔버는 열 손실을 줄이고 온도 분포를 안정화합니다.

재순환 팬 시스템

강제 열기 재순환은 현대식 조질로의 가장 중요한 특징 중 하나입니다. 고속 팬은 가열된 공기를 작업물 전체로 순환시켜 온도 계층화를 제거합니다. 재순환이 없으면 적재된 용광로의 상단은 바닥보다 30~50°C 더 뜨거울 수 있습니다. 재순환 팬 시스템은 전체 부하에 걸쳐 ±5°C 이내의 온도 균일성을 제공합니다.

온도 조절 시스템

열전대(일반적으로 K형 또는 N형)는 용광로의 여러 지점에서 온도를 모니터링합니다. PID(비례-적분-미분) 컨트롤러 또는 프로그래밍 가능 논리 컨트롤러(PLC)는 열전대 피드백을 기반으로 가열 요소를 관리합니다. 고급 시스템에는 추적성을 위해 모든 주기를 기록하는 데이터 로거가 통합되어 있습니다. 이는 항공우주(AMS 2750) 및 자동차 열처리 표준의 요구 사항입니다.

에이tmosphere Control System

응용 분야 요구 사항에 따라 템퍼로는 공기, 질소 또는 보호 흡열 대기에서 작동할 수 있습니다. 분위기 제어는 템퍼링 중 표면 산화 및 탈탄을 방지하며, 특히 정밀 공구강 부품 및 베어링 링에 중요합니다.

로딩 시스템

부품은 트레이에 수동으로 로드하거나 컨베이어, 롤러 노상 또는 푸셔 시스템을 통해 자동으로 로드할 수 있습니다. 배치 템퍼링로는 개별 부하를 처리하는 반면, 롤러 허스 또는 메쉬 벨트 템퍼링로와 같은 연속 템퍼링로는 패스너, 스프링 또는 베어링 생산과 같은 대량 작업에 적합한 꾸준한 흐름으로 부품을 처리합니다.

템퍼로의 종류

템퍼로는 여러 가지 구성으로 제공되며 각각은 다양한 생산량, 부품 형상 및 공정 요구 사항에 적합합니다. 올바른 유형을 선택하는 것은 에너지 효율성, 처리량 및 온도 균일성에 직접적인 영향을 미칩니다.

에이mong these, the 메쉬 벨트 성미로 대량 생산 환경에서 가장 널리 퍼져 있습니다. 단일 메쉬 벨트로 라인은 시간당 수백 킬로그램의 부품을 처리할 수 있어 전 세계적으로 베어링 및 패스너 열처리 작업의 중추가 됩니다.

템퍼링 온도와 기계적 성질에 미치는 영향

템퍼링 공정에서 가장 영향력 있는 단일 변수는 온도입니다. 조질로 내에서 선택된 온도는 경도와 인성 사이의 균형을 직접적으로 결정합니다. 템퍼링 온도가 증가함에 따라 경도는 감소하고 인성은 증가합니다. 그러나 관계는 선형이 아니며 합금 구성에 크게 의존합니다.

AISI 4140과 같은 일반적인 중탄소강의 경우, 오일 담금질 후 템퍼링 온도가 로크웰 경도(HRC)에 미치는 영향은 다음과 같습니다.

알아야 할 중요한 현상 중 하나는 성질이 부서지기 쉬운 - 특정 합금강을 250~400°C(청색 취성 범위) 범위에서 단련하거나 375~575°C까지 천천히 냉각할 때 발생하는 충격 인성의 감소. 합금강에 사용되는 조질로는 종종 이러한 온도 범위를 피하거나 취성을 방지하기 위해 온도 범위를 통해 빠르게 냉각되도록 프로그래밍됩니다. 이것이 바로 목표 온도에 도달하는 것뿐만 아니라 온도 변화의 속도와 경로를 관리하는 정밀한 가열로 프로그래밍이 중요한 이유입니다.

템퍼로의 산업적 응용

템퍼로는 경화 강철 부품을 사용하는 거의 모든 부문에 존재합니다. 템퍼링 프로세스는 대부분의 엔지니어링 구성 요소에 대해 선택 사항이 아닙니다. 이는 서비스 중에 안정적으로 작동하는 부품과 부하 시 파손되는 부품 간의 차이를 만드는 필수 단계입니다.

에이utomotive Industry

자동차 부문은 전 세계적으로 템퍼링 용량을 가장 많이 소비하는 분야 중 하나입니다. 기어, 크랭크샤프트, 캠샤프트, 커넥팅 로드, 액슬 샤프트, 밸브 스프링 및 변속기 부품은 모두 생산 경로의 일부로 템퍼로를 통과합니다. 현대식 승용차에는 수백 개의 열처리된 강철 부품이 포함되어 있으며, 그 중 다수는 피로 강도와 충격 저항의 적절한 균형을 이루기 위해 템퍼링이 필요합니다. 하루 24시간 가동되는 연속 메쉬 벨트 또는 롤러 허스 템퍼로는 대량 자동차 공급업체 공장의 표준 장비입니다.

베어링 및 롤러 제조

베어링 링과 롤링 요소에는 일반적으로 다음 범위의 매우 정밀한 템퍼링이 필요합니다. 150~180°C , 잔류 오스테나이트를 제거하고 치수 안정성을 보장하면서 58-64 HRC의 목표 경도를 달성합니다. 지정된 뜨임 온도에서 10°C만 벗어나도 경도가 허용 오차 범위를 벗어날 수 있습니다. 이것이 베어링 제조업체가 용광로 인증 및 AMS 2750/CQI-9 준수 조질로 시스템에 막대한 투자를 하는 이유입니다.

공구 및 다이 제조

고속도강(HSS) 절삭 공구는 일반적으로 템퍼링됩니다. 540~560°C - 2차 경화 템퍼링이라고 불리는 공정 - 잔류 오스테나이트를 변환하고 적색 경도를 제공하는 2차 탄화물을 생성하기 위해 2~3회 수행됩니다. D2 또는 H13 열간 금형강과 같은 냉간 공구강은 특정 서비스 특성을 최적화하기 위해 다양한 온도 범위에서 템퍼링됩니다. 박스 배치 템퍼로는 다양한 부품 크기를 처리할 수 있는 유연성으로 인해 공구 및 다이 작업장에서 가장 일반적으로 선택됩니다.

에이erospace Components

랜딩 기어 구성 요소, 패스너, 구조 프레임 및 엔진 부품은 모두 엄격하게 통제되는 조건에서 템퍼링이 필요합니다. 항공우주 템퍼링은 허용 온도 범위, 유지 시간, 열전대 위치 및 기록 요구 사항을 정의하는 AMS 2759 사양을 준수해야 합니다. 항공우주 분야에 사용되는 템퍼로는 일반적으로 여러 열전대, 중복 제어 시스템, 디지털 추적 기능을 갖춘 완전 자동화된 사이클 기록 기능을 갖추고 있습니다.

스프링 제조

밸브 스프링, 서스펜션 스프링 및 산업용 스프링은 대략 템퍼링됩니다. 380~450°C 탄성 한계와 피로 수명을 최적화합니다. 스프링 와이어 또는 코일 스프링이 대량으로 흐를 수 있으므로 연속 메쉬 벨트 템퍼 퍼니스가 여기에 이상적입니다. 적절한 템퍼링은 코일링 및 쇼트 피닝 공정에서 발생하는 잔류 응력을 완화하여 피로 강도를 향상시킵니다.

템퍼로 vs. 어닐링로 vs. 노멀라이징로

이 세 가지 용해로 유형은 모두 열처리에 사용되지만 근본적으로 다른 금속학적 목적으로 사용됩니다. 이를 혼동하면 심각한 프로세스 오류와 부품 폐기가 발생합니다.

• 성미로: 하한 임계 온도(Ac1) 이하에서 작동합니다. 대부분의 경도를 유지하면서 취성을 줄이기 위해 이미 경화된 강철을 재가열합니다. 시작 재료는 마르텐사이트(경화)입니다.
• 에이nnealing furnace: 강철을 Ac1 또는 Ac3 이상으로 가열한 다음 매우 천천히 냉각합니다(종종 용광로 내에서). 목표는 강철을 완전히 연화시키고 모든 경도를 완화하며 가공성을 향상시키는 것입니다. 그 결과 부드러운 페라이트-펄라이트 또는 구상화 구조가 생성됩니다.
• 정규화로: 강철을 Ac3 이상으로 가열하고 정체된 공기 중에서 냉각합니다. 그 목적은 결정립 구조를 미세화하고 단조 또는 압연 응력을 완화하여 적당한 강도를 지닌 균일하고 세립된 펄라이트 조직을 생성하는 것입니다.

주요 차이점은 항상 조질로를 사용한다는 것입니다. 이후 경화, 교정 단계로. 어닐링 및 정규화는 일반적으로 수행됩니다. 전에 준비 단계로서 최종 경화. 작동 온도 범위도 크게 다릅니다. 템퍼링은 700°C 미만으로 유지되는 반면, 어닐링 및 정규화는 종종 800~950°C 이상에서 작동합니다.

조질로 작동의 중요한 공정 매개변수

적절한 온도 조절을 위해서는 단순히 다이얼을 설정하는 것 이상이 필요합니다. 원하는 결과를 일관되게 달성하려면 여러 상호 작용 매개 변수를 동시에 관리해야 합니다.

온도 균일성

AMS 2750 및 유사한 표준에서 요구하는 온도 균일성 조사(TUS)는 여러 개의 교정된 열전대를 사용하여 용광로 작업 영역 전체의 실제 온도 분포를 측정합니다. 퍼니스는 균일성에 따라 정확도 등급으로 분류됩니다. 클래스 2(±6°C) 그리고 클래스 3(±8°C) 클래스 5(±14°C)는 덜 중요한 응용 분야에 적합할 수 있지만 정밀 부품에는 일반적입니다. 부적절한 온도 균일성은 열처리 로트 거부의 주요 원인 중 하나입니다.

흡수 시간(유지 시간)

흡수 시간은 단면 두께를 기준으로 계산됩니다. 일반적인 경험 법칙은 다음과 같습니다. 단면적 인치(25mm)당 1시간 , 최소 1시간. 불충분한 담금 시간은 두꺼운 부분의 코어에 잔류 응력을 남깁니다. 특정 합금강의 경우 500°C 이상의 온도에서 과도한 흡수 시간은 취화 또는 입자 성장의 위험이 있습니다. 두 극단 모두 성능을 저하시킵니다.

하중 밀도 및 부품 배열

템퍼로에 과부하가 걸리거나 부품을 쌓으면 공기 흐름이 방해를 받고 부하 내에 온도 구배가 발생합니다. 부품은 적절한 공기 순환이 가능하도록 배열되어야 합니다. 부품 간의 분리를 유지하기 위해 바구니 또는 트레이 고정 장치가 자주 사용됩니다. 연속로에서 벨트 로딩 밀도(kg/m²)는 중요한 공정 매개변수입니다.

에이tmosphere Composition

정밀 기어 또는 베어링 레이스와 같이 표면 무결성이 중요한 부품의 경우 중성 또는 약간 환원된 분위기는 템퍼링 중 산화 및 탈탄을 방지합니다. 질소 또는 질소-메탄올 분위기는 일반적으로 분위기 제어식 템퍼 퍼니스에 사용됩니다. 고온의 야외에서 단련된 부품은 쇼트 블라스팅이나 텀블링으로 제거해야 하는 표면 산화층을 생성할 수 있어 비용과 사이클 시간이 추가됩니다.

템퍼링 후 냉각 속도

대부분의 일반 탄소강 및 저합금강의 경우 템퍼링 후 냉각 속도는 최종 특성에 최소한의 영향을 미칩니다. 그러나 특정 합금강, 특히 Mn, Cr, Ni 또는 P를 함유한 합금강의 경우 375~575°C까지 천천히 냉각하면 조질 취성이 발생하여 노치 인성이 급격히 떨어집니다. 이 강철은 다음과 같아야합니다. 템퍼링 후 냉각된 물 또는 오일 이 범위를 빠르게 우회합니다.

Temper Furnace 기술의 에너지 효율성과 현대적 발전

에너지 비용은 모든 열처리 시설 운영 비용의 상당 부분을 차지합니다. 현대의 조질로 설계에는 야금 성능을 저하시키지 않으면서 에너지 소비를 줄이기 위한 다양한 전략이 통합되어 있습니다.

• 세라믹 섬유 단열재: 기존 내화 벽돌과 비교하여 세라믹 섬유는 용광로 벽의 열 저장을 최대 80%까지 줄여 가열 에너지와 냉각 시간을 크게 줄입니다.
• 가변 주파수 드라이브(VFD) 팬: VFD 제어 기능이 있는 재순환 팬은 실제 온도 편차에 따라 공기 흐름 속도를 조정하여 고정 속도 팬에 비해 팬 모터 에너지 소비를 20~40% 줄입니다.
• 폐열 회수: 가스 연소식 화로에서 축열식 또는 회복식 버너는 배기열을 포착하여 연소 공기를 예열하여 열 효율을 15~30% 향상시킵니다.
• 다중 구역 가열 제어: 용광로를 독립적으로 제어되는 가열 구역으로 나누면 정밀한 온도 프로파일링이 가능해 부하가 오버슈트 없이 목표 온도에 도달하도록 보장하여 에너지 낭비를 방지하고 과열을 방지합니다.
• 인더스트리 4.0 통합: 최신 조질로는 SCADA 통합, 실시간 OEE(전체 장비 효율성) 모니터링, 공정 오류가 발생하기 전에 가열 요소 성능 저하 또는 열전대 드리프트를 작업자에게 경고하는 예측 유지 관리 알고리즘을 점점 더 많이 갖추고 있습니다.

일부 고급 연속 조질로 시스템은 이제 아래의 특정 에너지 소비를 달성합니다. 가공강 1kg당 0.15kWh — 0.25~0.35kWh/kg을 소비하는 기존 설계에 비해 상당한 개선이 이루어졌습니다.

일반적인 템퍼링 결함과 템퍼로가 이를 방지하는 방법

적절하게 설계된 조질로를 사용하더라도 공정 오류로 인해 부품 성능을 저하시키는 결함이 발생할 수 있습니다. 이러한 결함과 근본 원인을 이해하면 작업자가 템퍼링 공정을 올바르게 설정하고 유지하는 데 도움이 됩니다.

• 불충분한 템퍼링(과소 템퍼링): 온도가 너무 낮거나 흡수 시간이 너무 짧은 경우 발생합니다. 부품은 과도한 취성과 잔류 응력을 유지합니다. 열전대 보정을 확인하고 최소 흡수 시간을 준수하여 예방합니다.
• 과열: 온도가 너무 높거나, 담그는 시간이 길거나, 템퍼링 주기가 반복되는 경우 발생합니다. 경도가 사양보다 낮아지고 항복 강도가 감소합니다. 정확한 용광로 제어 및 문서화된 사이클 기록으로 예방할 수 있습니다.
• 하중 전반에 걸쳐 경도가 균일하지 않음: 조질로 내부의 온도 균일성이 좋지 않아 발생합니다. 뜨거운 부분은 과열을 유발하고, 차가운 부분은 과열을 유발합니다. 정기적인 TUS 테스트, 적절한 팬 유지 관리 및 올바른 부하 배열을 통해 예방할 수 있습니다.
• 표면 산화(스케일): 300°C 이상의 온도에서 공기 중 템퍼링으로 인해 발생합니다. 통제된 대기를 사용하거나 사후 템퍼링 청소 단계를 지정하여 방지합니다.
• 성미 취성: 임계 온도 범위에서 단련되거나 냉각되기 쉬운 합금강에서 발생합니다. 합금 선택, 온도 범위 회피 또는 템퍼링 후 급속 냉각으로 방지됩니다.
• 왜곡: 특히 얇거나 비대칭인 부분에서 부품이 불균일하게 가열되거나 냉각되는 경우 발생할 수 있습니다. 적절한 고정, 느린 램프 속도 및 재순환 팬 시스템의 균일한 열 분배로 완화됩니다.
